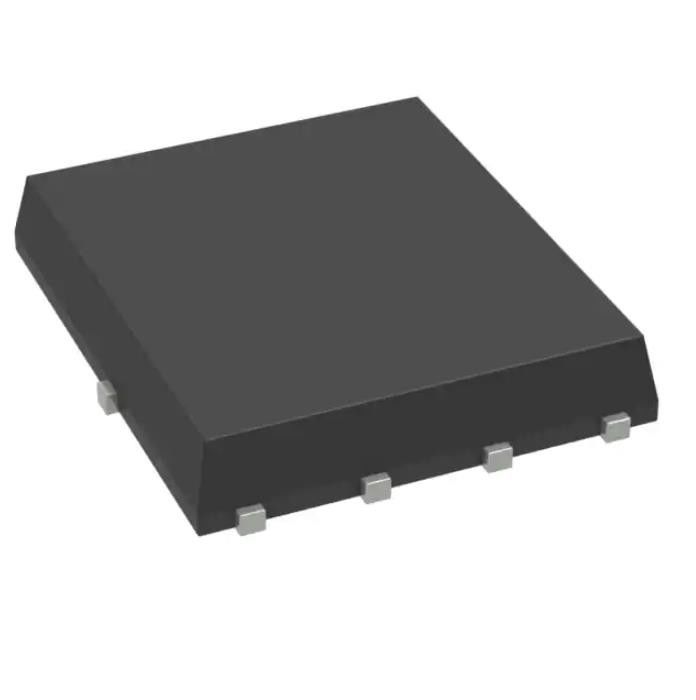

Chip de circuito IC Mosfet FDWS86380-F085 N-CH 80V 50A POWER56
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | FDWS86380-F085 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Procesador de la base: | Canal N |
|---|---|---|---|
| Tecnología: | MOSFET (óxido de metal) | Drene al voltaje de la fuente (Vdss): | 80 V |
| Actual - dren continuo (identificación) @ 25°C: | 50A (Tc) USART | Voltaje de la impulsión (Max Rds On, Min Rds On): | 10V |
| Rds en (máximo) @ la identificación, Vgs: | 13.4mOhm @ 50A, 10V | Identificación de Vgs (th) (máximo) @: | 4V @ 250µA |
| Alta luz: | FDWS86380-F085,chip de circuito IC Mosfet,N-CH 80V 50A POWER56 |
||
Descripción de producto
FDWS86380-F085 Relés de propósito general Mosfet N-Ch 80v 50a Power56
Canal N 80 V 50 A (Tc) 75 W (Tj) Alimentación de montaje en superficie56
Especificaciones deFDWS86380-F085
| TIPO | DESCRIPCIÓN |
| Categoría | Productos semiconductores discretos |
| transistores | |
| FET, MOSFET | |
| FET individuales, MOSFET | |
| Fabricante | onsemi |
| Serie | Automotriz, AEC-Q101, PowerTrench® |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tipo FET | Canal N |
| Tecnología | MOSFET (óxido de metal) |
| Voltaje de drenaje a fuente (Vdss) | 80 voltios |
| Corriente - Drenaje continuo (Id) @ 25°C | 50A (Tc) |
| Voltaje de accionamiento (Max Rds On, Min Rds On) | 10V |
| Rds On (Máx.) @ Id, Vgs | 13,4 mOhmios a 50 A, 10 V |
| Vgs(th) (Máx.) @ Id. | 4V @ 250µA |
| Carga de puerta (Qg) (Máx.) @ Vgs | 30 nC a 10 V |
| Vgs (Máx.) | ±20V |
| Capacitancia de entrada (Ciss) (Máx.) @ Vds | 1440 pF a 40 V |
| Función FET | - |
| Disipación de energía (máx.) | 75W (Tj) |
| Temperatura de funcionamiento | -55°C ~ 175°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete de dispositivo del proveedor | Poder56 |
| Paquete / Caja | 8-PowerTDFN |
| Número de producto base | FDWS86380 |
Caracteristicas deFDWS86380-F085
• Tipo RDS(encendido) = 11,3 m con VGS = 10 V;identificación = 50 A
• Tipo Qg(tot) = 20 nC con VGS = 10 V;identificación = 50 A
• Capacidad UIS
• Flancos humectables para inspección óptica automática (AOI)
• Cualificación AEC−Q101 y capacidad PPAP
• Este dispositivo es libre de Pb−, libre de halógenos/BFR y cumple con RoHS
Aplicaciones deFDWS86380-F085
• Control de motores automotrices
• Gestión del tren motriz
• Controladores de solenoide y motor
• Dirección electrónica
• Motor de arranque/alternador integrado
• Arquitecturas de energía distribuida y VRM
• Interruptor principal para sistemas de 12 V
Clasificaciones ambientales y de exportación deFDWS86380-F085
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
