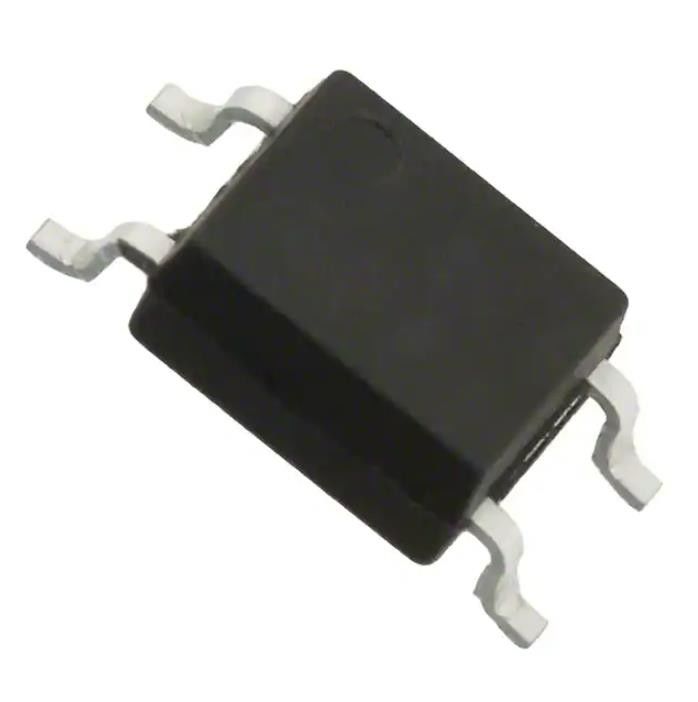

HCPL-181-00AE Regulador de conmutación optoiso IC 3.75KV TRANS 4MINIFLAT
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | HCPL-181-00AE |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Número de canales: | 1 |
|---|---|---|---|
| Voltaje - aislamiento: | 3750Vrms | Ratio de transferencia actual (minuto): | el 80% @ 5mA |
| Ratio de transferencia actual (máximo): | 160% @ 5mA | Tipo de la salida: | Transistor |
| Tiempo de la subida/caída (tipo): | 4µs, 3µs | Tipo entrado: | DC |
| Alta luz: | HCPL-181-00AE Optoiso,3.75KV TRANS 4MINIFLAT,Regulador de conmutación Optoiso |
||
Descripción de producto
Especificaciones deHCPL-181-00AE
| TIPO | DESCRIPCIÓN |
| Categoría | aisladores |
| Optoaisladores | |
| Optoaisladores de salida fotovoltaica de transistores | |
| Fabricante | Broadcom limitada |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| número de canales | 1 |
| Voltaje - Aislamiento | 3750 Vrms |
| Relación de transferencia actual (Min) | 80% @ 5mA |
| Relación de transferencia actual (máx.) | 160% @ 5mA |
| Tiempo de encendido/apagado (típico) | - |
| Tiempo de subida/bajada (típico) | 4 µs, 3 µs |
| Tipo de entrada | corriente continua |
| Tipo de salida | Transistor |
| Voltaje - Salida (Máx.) | 80V |
| Corriente - Salida / Canal | 50mA |
| Voltaje: directo (Vf) (típico) | 1,2 V |
| Corriente - CC directa (Si) (Máx.) | 50mA |
| Saturación de Vce (Máx.) | 200mV |
| Temperatura de funcionamiento | -55°C ~ 100°C |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 4-SMD, ala de gaviota |
| Paquete de dispositivo del proveedor | 4-Mini-Piso |
| Número de producto base | HCPL-181 |
Caracteristicas deHCPL-181-00AE
• Relación de transferencia actual (CTR: mínimo 50% a IF = 5 mA, VCE = 5V)
• Alto voltaje de aislamiento de entrada-salida (Viso = 3750 Vrms)
• Alto voltaje colector-emisor (VCEO = 80V)
• Tiempo de respuesta (tr: típico, 4 μs a VCE = 2 V, IC = 2 mA, RL = 100• )
• Paquete miniplano (perfil de 2,0 mm) en cinta y carrete paquete
• Aprobado por UL
• Aprobado por CSA
• IEC 60747-5-5 aprobado
• Opciones disponibles:
– Aplicación IEC 60747-5-5
• Interfaces de E/S para computadoras
• Aparatos del sistema, instrumentos de medición.
• Transmisión de señales entre circuitos de diferente potenciales e impedancias
• Circuito de retroalimentación en la fuente de alimentación
Clasificaciones ambientales y de exportación deHCPL-181-00AE
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
