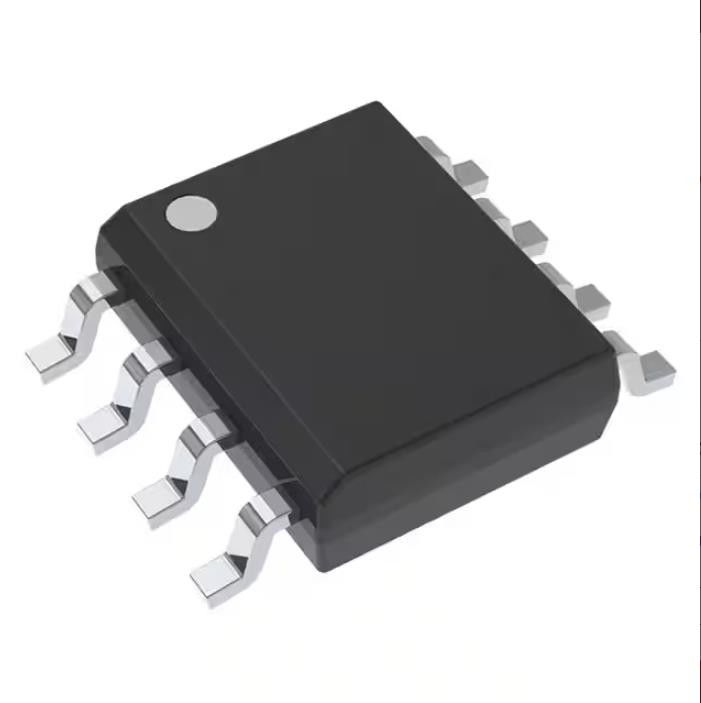

El propósito HVDA540QDRQ1 retransmite la mitad 1/1 8soic del transmisor-receptor del Ic
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | HVDA540QDRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo: | Transmisor-receptor |
|---|---|---|---|
| Protocolo: | CANbus | Número de conductores/de receptores: | 1/1 |
| Duplex: | Mitad | Histéresis del receptor: | 125 milivoltio |
| Tarifa de datos: | 1Mbps | Voltaje - fuente: | 4.68V ~ 5.33V |
Descripción de producto
El propósito HVDA540QDRQ1 retransmite la mitad 1/1 8soic del transmisor-receptor del Ic
1/1 transmisor-receptor medio CANbus 8-SOIC
Especificaciones de HVDA540QDRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Interfaz | |
| Conductores, receptores, transmisores-receptores | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo | Transmisor-receptor |
| Protocolo | CANbus |
| Número de conductores/de receptores | 1 日 del 月 1 |
| Duplex | Mitad |
| Histéresis del receptor | 125 milivoltio |
| Tarifa de datos | 1Mbps |
| Voltaje - fuente | 4.68V ~ 5.33V |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-SOIC (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor | 8-SOIC |
| Número bajo del producto | HVDA540 |
Características de HVDA540QDRQ1
• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: – 40°C a 125°C
– Nivel 3A de la clasificación de HBM ESD del dispositivo
– Nivel C6 de la clasificación del dispositivo CDM ESD
– Nivel M4 de la clasificación del milímetro ESD del dispositivo
• Cumple o excede los requisitos de ISO 11898-2 y de ISO 11898-5
• GIFT/ICT obediente
• Protección del ESD hasta 12 kilovoltios (modelo del Humano-cuerpo) en los pernos del autobús
• Adaptación del nivel voltaico de la entrada-salida
– SN65HVDA54x: Gama adaptable del voltaje de la entrada-salida (VIO) a partir 3 V a 5,33 V
– SN65HVDA54x-5: Versión del dispositivo de 5 V VCC
• Modos de funcionamiento:
– Modo normal: Todos los dispositivos
– Modo espera de la energía baja (VCC no requerido, solamente la fuente del VIO necesitó ahorrar poder del sistema)
– SN65HVDA540: Ningún despierte
– SN65HVDA541: RXD despiertan la petición
– Modo (de recepción únicamente) silencioso: HVDA542
• Alta conformidad electromágnetica (EMC)
• Protección
– Protección del Undervoltage en el VIO y VCC
– Protección de la Autobús-falta – de 27 V a 40 V
Usos de HVDA540QDRQ1
• El SAE J2284 de alta velocidad PUEDE para los usos automotrices
• Interfaz estándar del ómnibus de datos del SAE J1939
• El Dual-alambre GMW3122 PUEDE capa física
• Interfaz del ómnibus de datos del estándar del ISO 11783
• Interfaz del ómnibus de datos del estándar de NMEA 2000
Clasificaciones ambientales y de la exportación de HVDA540QDRQ1
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
