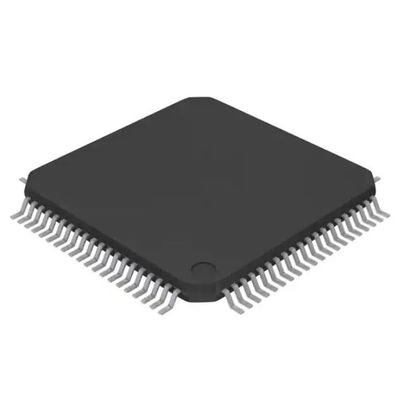

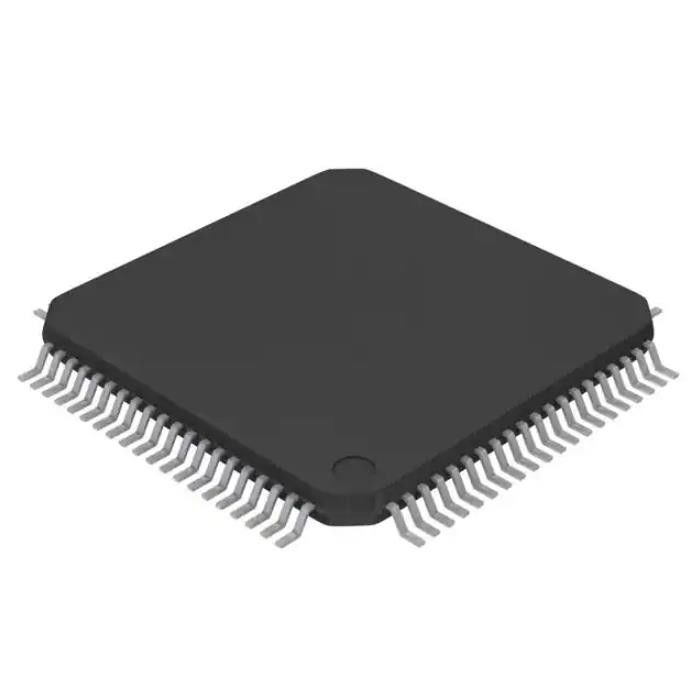

interfaz 80tqfp de las telecomunicaciones de Ic de los relés del propósito 82V2042EPFG
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | 82V2042EPFG |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Paquete: | Bandeja | Situación del producto: | Activo |
|---|---|---|---|
| Función: | Línea unidad de interfaz (LIU) | Interfaz: | LIU |
| Voltaje - fuente: | 3.13V ~ 3.47V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Montaje del tipo: | Soporte superficial | Paquete/caso: | 80-LQFP |
Descripción de producto
Especificaciones de82V2042EPFG
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Interfaz | |
| telecomunicaciones | |
| Fabricante | Renesas Electronics América Inc |
| Serie | - |
| Paquete | Bandeja |
| Estado del producto | Activo |
| Función | Unidad de interfaz de línea (LIU) |
| Interfaz | LIU |
| Suministro de voltaje | 3,13 V ~ 3,47 V |
| Suministro de corriente | - |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 80-LQFP |
| Paquete de dispositivo del proveedor | 80-TQFP (14x14) |
| Número de producto base | 82V2042 |
Caracteristicas de82V2042EPFG
• Interfaces de línea de corto alcance T1/E1/J1 de dos canales
• Admite HPS (conmutación de protección sin impacto) para protección 1+1 sin relés externos
• Capacidad de conmutación T1/E1/J1 programable que permite una lista de materiales para cualquier condición de línea
• Fuente de alimentación única de 3,3 V con tolerancia de 5 V en interfaces digitales
• Cumple o excede las especificaciones en
- ANSI T1.102, T1.403 y T1.408
- UIT I.431, G.703, G.736, G.775 y G.823
- ETSI 300-166, 300-233 y TBR12/13
- Publicación AT&T 62411
• Software programable o hardware seleccionable en:
- Plantillas de forma de onda
- Impedancia de terminación de línea (T1:100 Ω, J1:110 Ω, E1: 75 Ω/120 Ω)
- Ajuste de forma de pulso arbitraria
- Posición JA (Atenuador de Jitter) (ruta de recepción o ruta de transmisión)
- Interfaces de sistema de riel único/riel doble
- Codificación/descodificación de línea B8ZS/HDB3/AMI
- Borde activo del reloj de transmisión (TCLK) y reloj de recepción (RCLK)
- Nivel activo de transmisión de datos (TDATA) y recepción de datos (RDATA)
- Apagado del receptor o del transmisor
- Configuración de alta impedancia para controladores de línea
- Generación y detección de PRBS (Pseudo Random Bit Sequence) con polinomios PRBS 215-1 para E1
- Generación y detección de QRSS (Quasi Random Sequence Signals) con polinomios QRSS 220-1 para T1/J1
- Contador de errores BPV (Violación de pulso bipolar) / Exceso de cero / PRBS o QRSS de 16 bits
- Loopback analógico, loopback digital, loopback remoto y loopback en banda
• Sensibilidad de recepción adaptativa de hasta -20 dB (solo modo Host)
• Supervisión no intrusiva según la especificación ITU G.772
• Protección contra cortocircuitos y diodo de protección interna para controladores de línea
• Detección de LOS (pérdida de señal) con niveles de LOS programables (solo modo Host)
• Detección de AIS (señal de indicación de alarma)
• Interfaz JTAG
• Admite la interfaz de control en serie, las interfaces no multiplexadas de Motorola e Intel y el modo de control de hardware
• Pin compatible con 82V2082 T1/E1/J1 Long Haul/Short Haul LIU y 82V2052E E1 Short Haul LIU
• Disponible en opciones de paquete TQFPGreen de 80 pines disponibles
El IDT82V2042E se puede configurar como una unidad de interfaz de línea T1, E1 o J1 de dos canales.El IDT82V2042E realiza recuperación de reloj/datos, decodificación de línea AMI/B8ZS/HDB3 y detecta e informa las condiciones de LOS.Un ecualizador adaptativo integrado está disponible para aumentar la sensibilidad de recepción y permitir la programación de los niveles de LOS.En la ruta de transmisión, hay un codificador AMI/B8ZS/HDB3 y Waveform Shaper.Hay un atenuador de fluctuaciones, que se puede colocar en la ruta de recepción o en la ruta de transmisión.El atenuador de fluctuaciones también se puede desactivar.El IDT82V2042E admite interfaces de sistema de riel único y de riel doble.Para facilitar el mantenimiento de la red, se integra un circuito de generación/detección de PRBS/QRSS en el chip, y se pueden configurar diferentes tipos de loopbacks según las aplicaciones.Se pueden seleccionar cuatro tipos diferentes de impedancia de terminación de línea, 75 Ω, 100 Ω, 110 Ω y 120 Ω por canal.El chip también proporciona protección contra cortocircuitos del controlador y diodo de protección interna y admite el escaneo de límites JTAG.El chip puede ser controlado por software o hardware.El IDT82V2042E se puede utilizar en LAN, WAN, enrutadores, estaciones base inalámbricas, IAD, IMA, IMAP, puertas de enlace, dispositivos de acceso Frame Relay, equipos CSU/DSU, etc.
Clasificaciones ambientales y de exportación de82V2042EPFG
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
