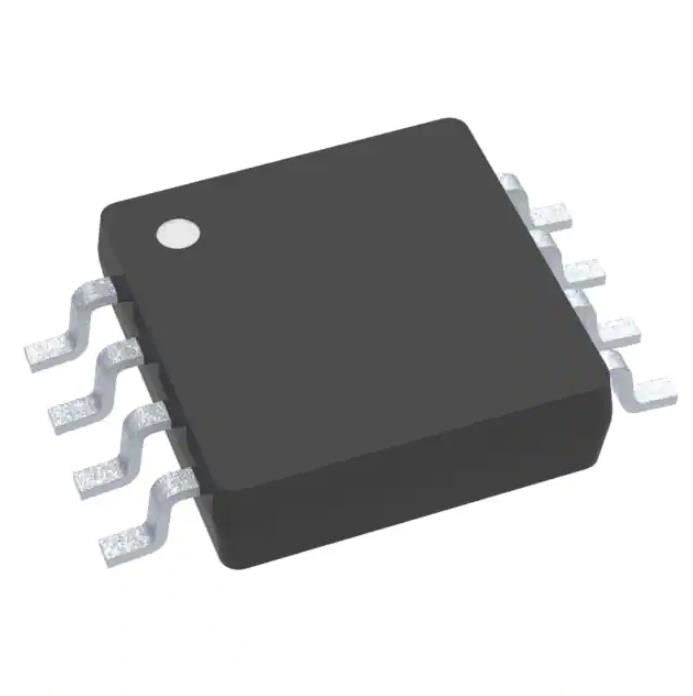

LM3478MM/NOPB Relés de propósito general Ic Reg Ctrlr Mult Top 8vssop
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM3478MM/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo de la salida: | Conductor del transistor |
|---|---|---|---|
| Función: | Elevador, elevador/descender | Configuración de salida: | Positivo |
| Topología: | Impulso, Flyback, SEPIC | Número de salidas: | 1 |
| Fases de salida: | 1 | Voltaje - fuente (Vcc/Vdd): | 2.97V ~ 40V |
Descripción de producto
LM3478MM/NOPB Relés de propósito general Ic Reg Ctrlr Mult Top 8vssop
Boost, Flyback, SEPIC Regulador Salida positiva Step-Up, Step-Up/Step-Down DC-DC Controller IC 8-VSSOP
Especificaciones deLM3478MM/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de conmutación CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tipo de salida | Controlador de transistores |
| Función | Step-Up, Step-Up/Step-Down |
| Configuración de salida | Positivo |
| Topología | Impulso, Flyback, SEPIC |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - Suministro (Vcc/Vdd) | 2,97 V ~ 40 V |
| Frecuencia - Conmutación | 100kHz ~ 1MHz |
| Ciclo de trabajo (máx.) | 100% |
| Rectificador síncrono | No |
| Sincronización de reloj | No |
| Interfaces seriales | - |
| Funciones de control | Habilitar, control de frecuencia |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de ancho) |
| Paquete de dispositivo del proveedor | 8-VSSOP |
| Número de producto base | LM3478 |
Caracteristicas deLM3478MM/NOPB
• Paquetes VSSOP-8 y SOIC-8 de 8 derivaciones
• Controlador interno de contrafase con capacidad de corriente máxima de 1 A
• Límite de Corriente y Apagado Térmico
• Compensación de frecuencia optimizada con un condensador y una resistencia
• Arranque suave interno
• Operación en modo actual
• Bloqueo por bajo voltaje con histéresis
• Cree un diseño personalizado usando el LM3478 con WEBENCH Power Designer
Aplicaciones deLM3478MM/NOPB
• Sistemas de energía distribuida
• Cargadores de bateria
• Fuentes de alimentación fuera de línea
• Fuentes de alimentación de telecomunicaciones
• Sistemas de energía automotriz
• Amplio rango de tensión de alimentación de 2,97 V a 40 V
• Frecuencia de reloj ajustable de 100 kHz a 1 MHz
• 2,5 % (sobretemperatura) de referencia interna
• Corriente de apagado de 10 µA (exceso de temperatura)
• Sistemas de energía distribuida
• Cargadores de bateria
• Fuentes de alimentación fuera de línea
• Fuentes de alimentación de telecomunicaciones
• Sistemas de energía automotriz
• Amplio rango de tensión de alimentación de 2,97 V a 40 V
• Frecuencia de reloj ajustable de 100 kHz a 1 MHz
• 2,5 % (sobretemperatura) de referencia interna
• Corriente de apagado de 10 µA (exceso de temperatura)
Clasificaciones ambientales y de exportación deLM3478MM/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
