LM5127QRGZRQ1 Relés de propósito general 42v Wide-Vin Triple Buck y Boo
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5127QRGZRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo de la salida: | Conductor del transistor |
|---|---|---|---|
| Función: | Step-Up, Step-Down, Step-Up/Step-Down | Configuración de salida: | Positivo |
| Topología: | Dólar, alza, SEPIC | Número de salidas: | 3 |
| Fases de salida: | 1 | Voltaje - fuente (Vcc/Vdd): | 0.8V ~ 42V |
Descripción de producto
LM5127QRGZRQ1 Relés de propósito general 42v Wide-Vin Triple Buck y Boo
Buck, Boost, regulador SEPIC Salida positiva Step-Up, Step-Down, Step-Up/Step-Down Controlador DC-DC IC 48-VQFN (7x7)
Especificaciones de LM5127QRGZRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de conmutación CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tipo de salida | Controlador de transistores |
| Función | Step-Up, Step-Down, Step-Up/Step-Down |
| Configuración de salida | Positivo |
| Topología | Dólar, impulso, SEPIC |
| Número de salidas | 3 |
| Fases de salida | 1 |
| Voltaje - Suministro (Vcc/Vdd) | 0,8 V ~ 42 V |
| Frecuencia - Conmutación | 100 kHz ~ 2,2 MHz |
| Ciclo de trabajo (máx.) | 94% |
| Rectificador síncrono | No |
| Sincronización de reloj | Sí |
| Interfaces seriales | - |
| Funciones de control | Límite de corriente, Habilitar, Control de frecuencia, Arranque suave |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje en superficie, flanco humectable |

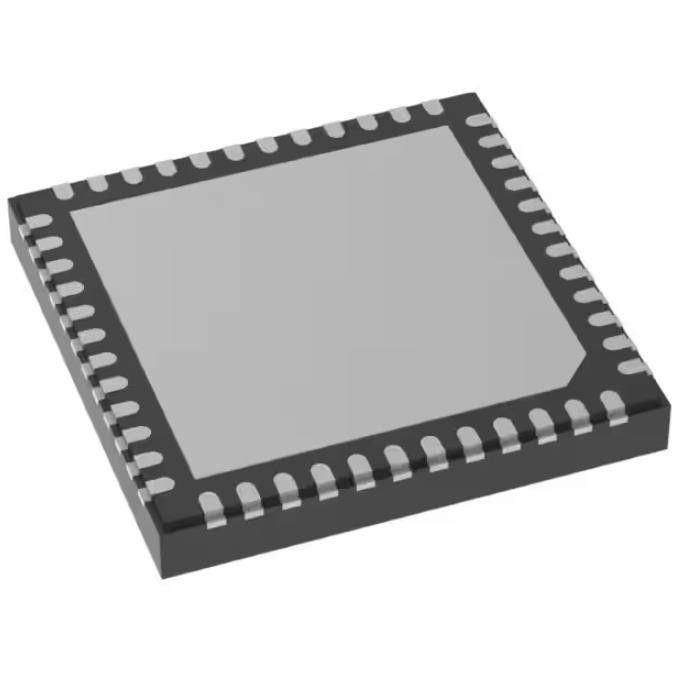

| Paquete / Caja | Almohadilla expuesta 48-VFQFN |
| Paquete de dispositivo del proveedor | 48-VQFN (7x7) |
| Número de producto base | LM5127 |
Caracteristicas deLM5127QRGZRQ1
• AEC-Q100 calificado para aplicaciones automotrices
– Grado de temperatura 1: –40°C a +125°C, TA
• Capacidad de seguridad funcional
– Documentación disponible para ayudar al diseño del sistema de seguridad funcional
• Adecuado para varias arquitecturas y escalable
– Controladores síncronos de triple salida
– Topología flexible
• CH1: topología boost/buck
• CH2, CH3: topología de dos reductores monofásicos/reductor intercalado bifásico
– Habilitar pin e indicador PGOOD por canal
– Monitor de batería de coeficiente intelectual bajo opcional
• Amplio rango operativo para aplicaciones automotrices
– Rango operativo de entrada de 3,8 V a 42 V
– Entrada de refuerzo mínima 0,8 V cuando BIAS ≥ 3,8 V
– Salida Boost: ajustable hasta 42 V
– Salida reductora: fija de 3,3 V, 5 V o adj.0,8 -42 V
– Omitir la operación cuando VSUPPLY>VLOAD (boost)
– Operación LDO cuando VSUPPLY ≈ VLOAD (buck)
• Drenaje de batería minimizado
– Corriente de apagado ≤ 2,8 μA
– Transición automática al modo de suspensión de coeficiente intelectual bajo
– Descarga de batería en reposo
• IQ≤ 14 μA cuando 3.3-V buck encendido
• IQ≤ 22 μA cuando se encienden 3.3-V y 5-V
• IQ≤ 32 μA cuando 3.3-V, 5-V se activa y aumenta en derivación
– Alta eficiencia utilizando potentes controladores de 5 V
– Reguladores VCC y VDD de doble entrada
• Solución pequeña y rentable
– Frecuencia máxima de conmutación 2,2 MHz
– Diodo de arranque interno (boost)
– Límite de corriente pico constante
– Admite detección de corriente de inductor DCR
– QFN-48 con flancos humectables
• Evite la interferencia y la diafonía de la banda AM
– Sincronización de reloj opcional
– Frecuencia de conmutación de 100 kHz a 2,2 MHz
– Modo de conmutación seleccionable (FPWM, diodemulación y modo de salto)
• Mitigación de EMI
– Espectro ensanchado programable opcional
• Programabilidad y flexibilidad
– Umbral programable de despertar y dormir
– Programación de frecuencia de conmutación dinámica
– Tiempo de inicio suave ajustable
– Salida ajustable con referencia de 0,8 V ±1 %
– Control adaptativo de tiempos muertos
• Funciones de protección integradas
- Protección contra la sobretensión
• Límite de corriente máxima ciclo por ciclo
• Protección de modo de hipo opcional (buck)
• Protección de modo de cierre opcional (buck)
- Proteccion al sobrevoltaje
– Protección corta HB-SW (boost)
- Apagado térmico
AplicacionesdeLM5127QRGZRQ1
• Clúster/infoentretenimiento automotriz
• Iluminación/electrónica de carrocería automotriz
• ADAS Automotrices
Clasificaciones ambientales y de exportación deLM5127QRGZRQ1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | No aplica |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
