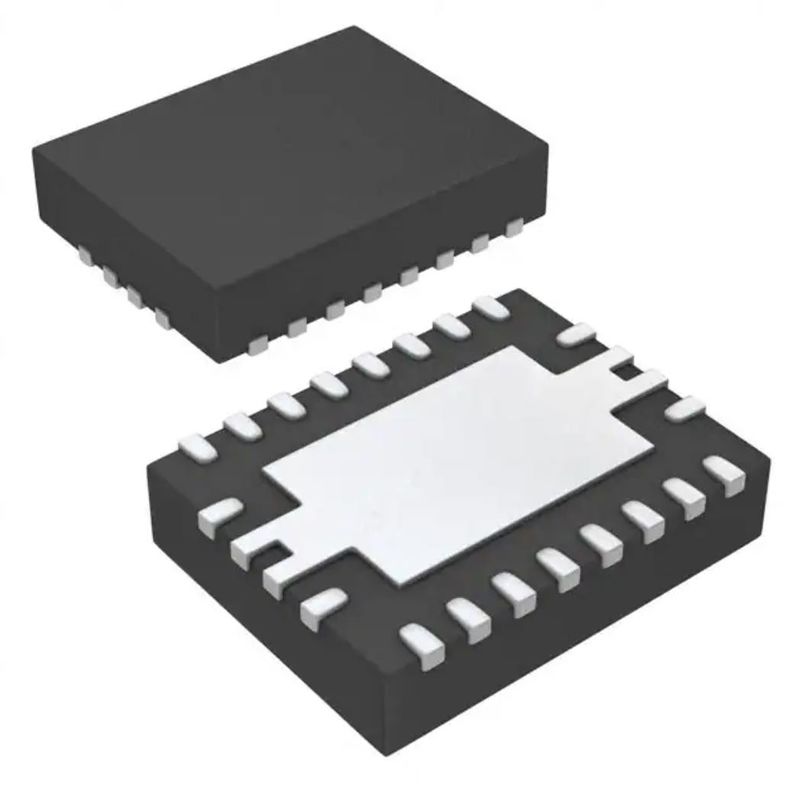

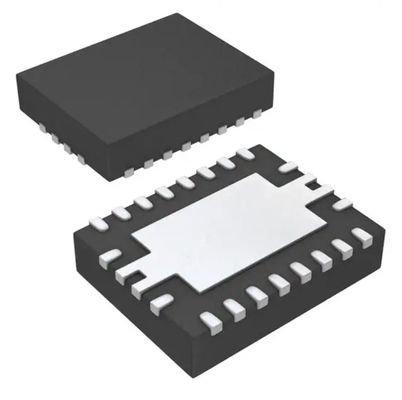

TPS61088QRHLRQ1 DIP IC Socket PWR MGMT Ic Regulador de conmutación
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS61088QRHLRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Actual - salida: | 10A | Frecuencia - transferencia: | 200kHz ~ 2.2MHz |
|---|---|---|---|
| Rectificador síncrono: | Sí | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
| Montaje del tipo: | Soporte superficial | Paquete/caso: | 20-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor: | 20-VQFN (3.5x4.5) | Número bajo del producto: | TPS61088 |
| Alta luz: | TPS61088QRHLRQ1 DIP IC,DIP IC Socket PWR MGMT,PWR MGMT Ic Regulador de conmutación |
||
Descripción de producto
TPS61088QRHLRQ1 Dip Ic Sockets Ic Pwr Mgmt Regulador de conmutación
Boost Switching Regulator IC Positivo Ajustable 4.5V 1 Salida 10A 20-VFQFN Placa expuesta
Especificaciones de TPS61088QRHLRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Función | Aumentar |
| Configuración de salida | Positivo |
| Topología | Aumentar |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 2,7 V |
| Voltaje - Entrada (Máx.) | 12V |
| Voltaje - Salida (mín./fijo) | 4.5V |
| Voltaje - Salida (Máx.) | 12,6 V |
| Salida de corriente | 10 A |
| Frecuencia - Conmutación | 200 kHz ~ 2,2 MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 20-VFQFN |
| Paquete de dispositivo del proveedor | 20-VQFN (3,5x4,5) |
| Número de producto base | TPS61088 |
Caracteristicas deTPS61088QRHLRQ1
• AEC-Q100 Calificado paraAplicaciones automotrices:
– Temperatura del dispositivoGrado 1: –40°C a+125°C, TA
• Rango de voltaje de entrada: 2.7a 12 V
• Rango de voltaje de salida: 4.5 a 12,6 V
• Corriente de conmutación de 10 A
• Superior al 90 %Eficiencia en VIN = 5 V,VSALIDA = 9 V e ISALIDA = 3 A
• Selección de modo entreModo PFM y ForzadoModo PWM con carga ligera
• Corriente de 1 µA en VINPin durante el apagado
• Resistencia programableLímite de corriente máxima del interruptor
• Conmutación ajustableFrecuencia: 200 kHz a 2,2megahercio
• Arranque suave programable
• Sobretensión de salidaProtección a 13,2 V
• Ciclo por cicloProtección contra la sobretensión
• Apagado térmico
• 4,50 mm × 3,50 mm 20-Paquete pin VQFN
• Crear un diseño personalizadoUsando el TPS61088-Q1con el poder WEBENCHDiseñador
AplicacionesdeTPS61088QRHLRQ1
• Llamada electrónica automotriz
• Antena inteligente automotriz
• Energía automotriz sobreAplicaciones coaxiales
Clasificaciones ambientales y de exportación deTPS60400DBVR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
