Sistema 48vqfn de la batería Pwr de los Ics Ic Pmic del interruptor de TPS65217CRSLR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS65217CRSLR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - temperatura de funcionamiento de la fuente: | 2.75V ~ 5.8V | Temperatura de funcionamiento: | -40°C ~ 105°C |
|---|---|---|---|

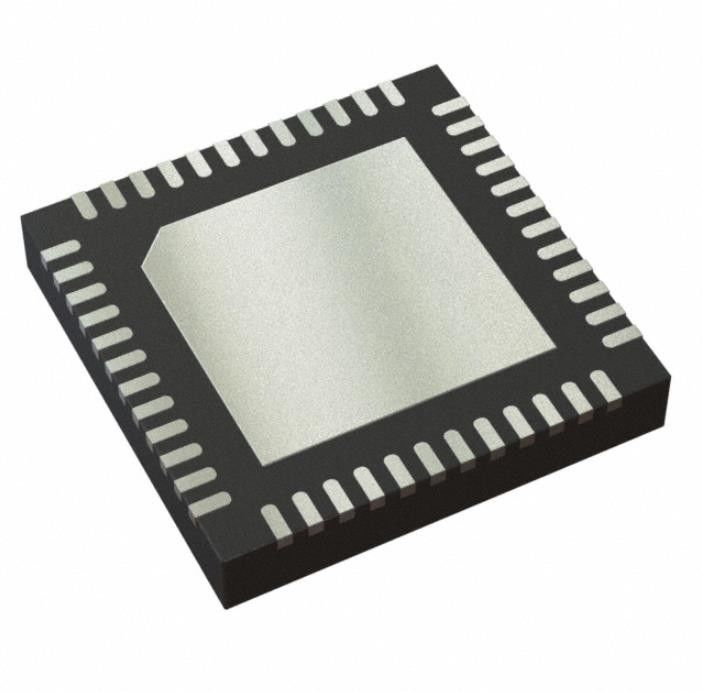

| Montaje del tipo: | Soporte superficial | Paquete/caso: | 48-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor: | 48-VQFN (6x6) | Número bajo del producto: | TPS65217 |
| Mfr: | Texas Instruments | Situación del producto: | Activo |
Descripción de producto
Sistema 48vqfn de la batería Pwr de los Ics Ic Pmic del interruptor de TPS65217CRSLR
Gestión de la batería, exhibición (conductores) del LED, PDA/dispositivos móviles, fuente de alimentación PMIC 48-VQFN (6x6)
Especificaciones de TPS65217CRSLR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Gestión del poder - especializada | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Usos | Gestión de la batería, exhibición (conductores) del LED, PDA/dispositivos móviles, fuente de alimentación |
| Corriente - fuente | - |
| Voltaje - fuente | 2.75V ~ 5.8V |
| Temperatura de funcionamiento | -40°C ~ 105°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 48-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 48-VQFN (6x6) |
| Número bajo del producto | TPS65217 |
Características de TPS65217CRSLR
• Cargador y trayectoria del poder
– corriente hecha salir 2-A en la trayectoria del poder
– Cargador linear; corriente de carga máxima 700-mA
– 20-V entradas tolerantes del USB y de la CA
– Regulación termal, contadores de tiempo de la seguridad
– Entrada del sentido de la temperatura
• Convertidor descender (DCDC1, DCDC2, DCDC3)
– Convertidor descender tres con los FETs que cambian integrados
– operación de frecuencia fija 2.25-MHz
– Modo economizador en la corriente de la Luz-carga
– Exactitud del voltaje de salida en el modo el 2% de PWM
– Ciclo de trabajo del 100% para el marginado más bajo
– 15-µA típico quieto por el convertidor
– Descarga pasiva a moler cuando está inhabilitado
• Reguladores de LDO (LDO1, LDO2)
– Dos LDOs ajustable
– LDO2 se puede configurar para seguir DCDC3
– Corriente quieta típica 15-µA
• Interruptores de la carga (LDO3, LDO4)
– Dos interruptores independientes de la carga tan pueden estar
Configurado como LDOs
• Conductor de WLED
– Internamente generó PWM para amortiguar control
– protección de 38-V Abierto-LED
– Apoya dos cadenas de hasta 10 LED en 25 mA por cada uno
– Fregaderos actuales del Bajo-lado interno
• Protección
– Cierre del Undervoltage y comparador de la falta de la batería
– Siempre-en monitor de botón
– Pin del reset del hardware
– I2C protegido contraseña se registra
• Interfaz
– Interfaz de I2C (dirección 0x24)
– I2C Contraseña-protegido se registra
Usos de TPS65217CRSLR
• Poder del procesador de Sitara™ AM335x
• Sistemas de navegación portátiles
• Haga tabletas la computación
• equipo industrial 5-V
Clasificaciones ambientales y de la exportación de TPS65217CRSLR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
