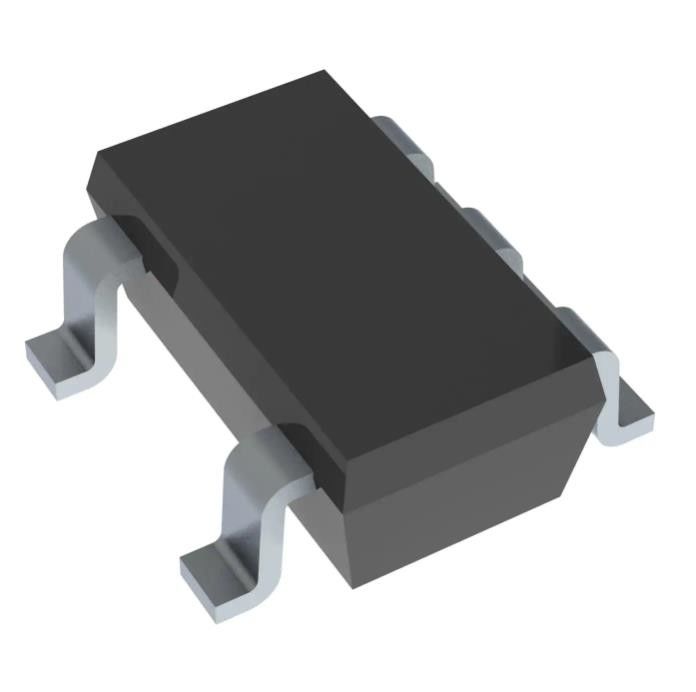

TPS7B6950DBVR Interruptor de alimentación Ics Ic Reg Lineal 5v 150ma Sot23-5
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS7B6950DBVR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Configuración de salida de la situación del producto: | Activo | Configuración de salida: | Positivo |
|---|---|---|---|
| Tipo de la salida: | Fijado | Número de reguladores: | 1 |
| Voltaje - entrado (máximo): | 40V | Voltaje - salida (minuto/fijado): | 5V |
| Marginado del voltaje (máximo): | 0.8V @ 100mA | Actual - salida: | 150mA |
Descripción de producto
TPS7B6950DBVR Interruptor de alimentación Ics Ic Reg Lineal 5v 150ma Sot23-5
Regulador de voltaje lineal IC Positivo Fijo 1 Salida 150mA SOT-23-5
Especificaciones de TPS7B6950DBVR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de Voltaje - Lineal | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Configuración de salida | Positivo |
| Tipo de salida | Fijado |
| Número de reguladores | 1 |
| Voltaje - Entrada (Máx.) | 40V |
| Voltaje - Salida (mín./fijo) | 5V |
| Voltaje - Salida (Máx.) | - |
| Caída de voltaje (máx.) | 0,8 V a 100 mA |
| Salida de corriente | 150mA |
| Corriente - Quiescente (Iq) | 25 µA |
| PSRR | 60 dB (100 Hz) |
| Funciones de control | - |
| Funciones de protección | Sobrecorriente, sobretemperatura, cortocircuito, bloqueo por bajo voltaje (UVLO) |
| Temperatura de funcionamiento | -40°C ~ 105°C |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SC-74A, SOT-753 |
| Paquete de dispositivo del proveedor | SOT-23-5 |
| Número de producto base | TPS7B6950 |
Caracteristicas deTPS7B6950DBVR
• Amplio rango de voltaje de entrada VI de 4 V a 40 V con transitorios de hasta 45 V
• Corriente máxima de salida: 150 mA
• Baja corriente de reposo (IQ):
– 15 µA típico con cargas ligeras
– 25 µA máximo a temperatura máxima
• Tensión de caída baja típica de 450 mV a una corriente de carga de 100 mA
• Máximo de regulación de línea de 10 mV
• Máximo de regulación de carga de 20 mV
• Estable con condensador de salida de cerámica de baja ESR (2,2 µF a 100 µF)
• Opciones de voltaje de salida fijo de 3,3 V y 5 V
• Protección contra fallas integrada:
- Apagado térmico
– Protección contra cortocircuitos
• Paquetes:
– Paquete SOT-23 de 5 pines
– Paquete SOT-223 de 4 pines
AplicacionesdeTPS7B6950DBVR
• E-metros, Medidores de Agua y Medidores de Gas
• Electrodomésticos y Línea Blanca
• Alarma contra incendios, detector de humo
• Aplicaciones médicas, de salud y fitness
Clasificaciones ambientales y de exportación deTPS7B6950DBVR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
