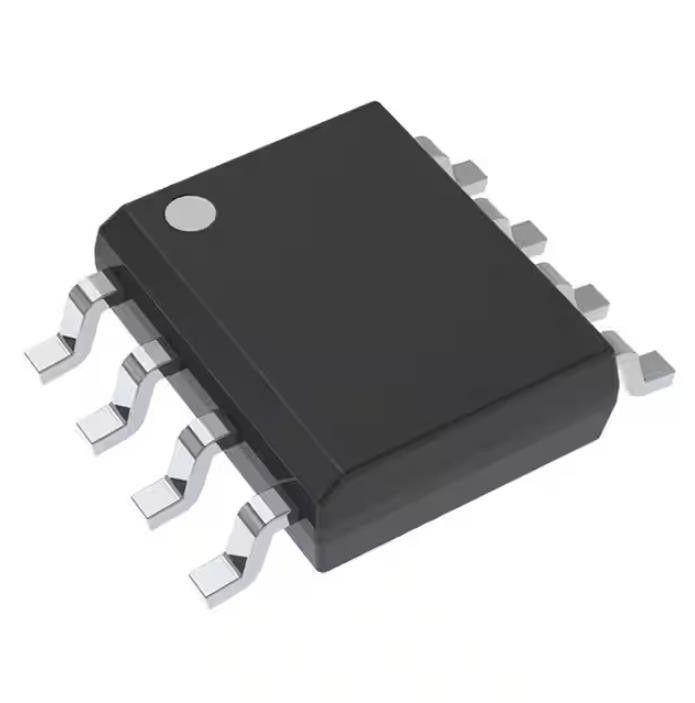

UCC2813QDR-3Q1 Interruptor de alimentación Ics Ic Reg Ctrlr Mult Topología 8soic
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | UCC2813QDR-3Q1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la salida de la situación del producto: | Activo | Tipo de la salida: | Conductor del transistor |
|---|---|---|---|
| Función: | Elevador, elevador/descender | Configuración de salida: | Positivo |
| Topología: | Alza, tiempo de retorno, convertidor delantero | Número de salidas: | 1 |
| Fases de salida: | 1 | Voltaje - fuente (Vcc/Vdd): | 3.6V ~ 12V |
Descripción de producto
UCC2813QDR-3Q1 Interruptor de alimentación Ics Ic Reg Ctrlr Mult Topología 8soic
Boost, Flyback, Forward Convertidor Regulador Salida positiva Step-Up, Step-Up/Step-Down Controlador DC-DC IC 8-SOIC
Especificaciones de UCC2813QDR-3Q1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de conmutación CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tipo de salida | Controlador de transistores |
| Función | Step-Up, Step-Up/Step-Down |
| Configuración de salida | Positivo |
| Topología | Boost, Flyback, convertidor de avance |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - Suministro (Vcc/Vdd) | 3,6 V ~ 12 V |
| Frecuencia - Conmutación | - |
| Ciclo de trabajo (máx.) | 99% |
| Rectificador síncrono | No |
| Sincronización de reloj | No |
| Interfaces seriales | - |
| Funciones de control | Control de frecuencia |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 8-SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivo del proveedor | 8-SOIC |
| Número de producto base | UCC2813 |
Caracteristicas deUCC2813QDR-3Q1
• Calificado para aplicaciones automotrices
• AEC-Q100 calificado con los siguientes resultados:
– Temperatura del dispositivo grado 1: –40°C a 125°C TA
– Dispositivo HBM clasificación nivel 2: 2 kV
– Nivel de clasificación CDM del dispositivo C5: 1000 V
• Corriente de suministro de arranque típica de 100 µA
• Corriente de suministro de funcionamiento típica de 500 µA
• Funcionamiento a 1 MHz
• Arranque suave interno
• Arranque suave por falla interna
• Supresión interna de vanguardia de la señal de detección de corriente
• Salida tótem 1-A
• Respuesta típica de 70 ns desde el sensor de corriente hasta la salida del controlador de compuerta
• Referencia de tensión de tolerancia del 1,5 %
• Mismo pinout que el dispositivo UCC3802, el dispositivo UC3842 y las familias de dispositivos UC3842A
AplicacionesdeUCC2813QDR-3Q1
• Fuentes de alimentación para automóviles
• Fuente de alimentación auxiliar para vehículos automotores híbridos y eléctricos
• Fuentes de alimentación de CA y CC
Clasificaciones ambientales y de exportación deUCC2813QDR-3Q1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
