Salida ajustable 3A 16-VQFN del recorte regulador 0.76V 2 de TPS54394RSAR IC
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS54394RSAR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 2 | Voltaje - salida (máxima): | 7V |
|---|---|---|---|
| Actual - salida: | 3A | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Tipo de la salida: | Ajustable | Voltaje - entrado (minuto): | 4.5V |
| Alta luz: | Recorte regulador ajustable de IC,Recorte regulador de 16-VQFN IC,TPS54394RSAR |
||
Descripción de producto
La salida 3A 16-VQFN de IC 0.76V 2 del recorte regulador de TPS54394RSAR expuso el cojín
Ajuste 3A DL 16QFN de IC REG BUCK
Especificaciones de TPS54394RSAR
| TIPO | DESCRIPCIÓN |
| Categoría | Reguladores de voltaje - recortes reguladores de DC DC |
| Mfr | Texas Instruments |
| Serie | D-CAP2™, Eco-Mode™ |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Función | Descender |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de la salida | Ajustable |
| Número de salidas | 2 |
| Voltaje - entrado (minuto) | 4.5V |
| Voltaje - entrado (máximo) | 18V |
| Voltaje - salida (minuto/fijado) | 0.76V |
| Voltaje - salida (máxima) | 7V |
| Actual - salida | 3A |
| Frecuencia - transferencia | 700kHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |

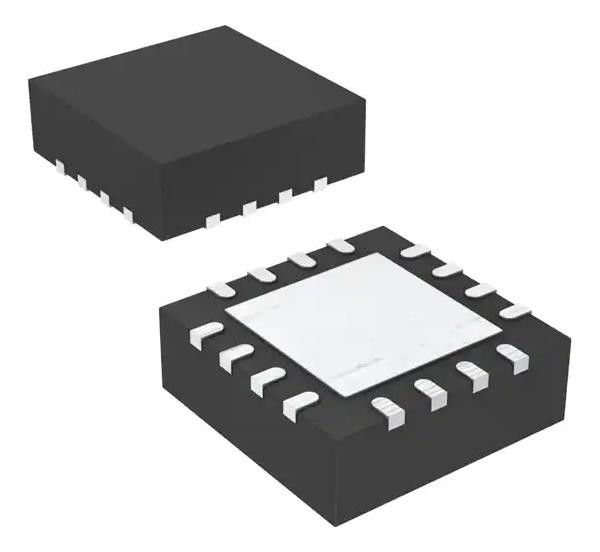

| Paquete/caso | 16-VQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 16-QFN (4x4) |
| Número bajo del producto | TPS54394 |
Características del recorte regulador IC de TPS54394RSAR
Modo de control de *D-CAP2TM
- Respuesta transitoria rápida
- Ningunas piezas externas requeridas para la remuneración del lazo
- Compatible con los condensadores de cerámica de la salida
Gama de voltaje entrado del *Wide: 4,5 V a 18 V
Gama del voltaje del *Output: 0,76 V a 7 V
* FETs integrados muy eficientes optimizados para los usos bajos del ciclo de trabajo
- mQ 90 mQ (alto lado) y 60 (lado bajo)
Exactitud inicial de la referencia del *High
Constante 3 A de los *Supports en ambos canales
detección actual sin pérdidas de la RPS del *Low-Side (encendido)
Comienzo suave *Fixed: 1 ms
Comienzo suave Pre-en polarización negativa *Non-Sinking
*Powergood
frecuencia que cambia de *700 kilociclo
Control de límite de la sobreintensidad de corriente del *Cycle-by-Cycle
Contador de tiempo del *Hiccup para la protección contra sobrecarga
Protecciones de *OCL/UVLO/TSD
Conductores *Adaptive de la puerta con el interruptor integrado del PMOS del alza
*ocp Constant Due To Thermally Compensatedros (encendido) con 4000ppm/C
*16-Pin HTSSOP, 16-Pin VQFN
*Auto-Skip Eco-moderm para la eficacia alta en la carga ligera
Usos de TPS54394RSAR
Regulación del *Point-of-Load en los sistemas de energía baja para la amplia gama de usos
- Fuente de alimentación de Digitaces TV
- Terminal casero del establecimiento de una red
- Set-top box de Digitaces (STB)
- Reproductor de DVD/registrador
- Consolas del juego y otro
Clasificaciones ambientales y de la exportación de TPS54394RSAR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
