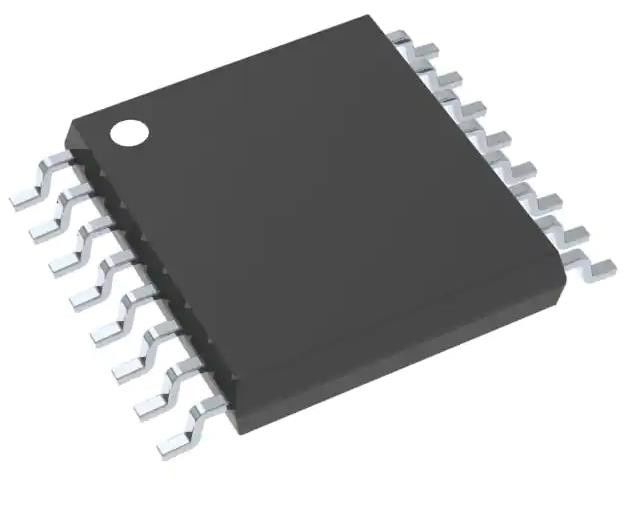

SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x 2/1 16-TSSOP
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SN74CB3T3257PWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo: | Multiplexor/demultiplexor | Circuito: | 4x2:1 |
|---|---|---|---|
| Circuitos independientes: | 1 | Fuente de la fuente del voltaje: | Sola fuente |
| Voltaje - fuente: | 2.3V ~ 3.6V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Alta luz: | Chip CI de SN74CB3T3257PWR,IC Chip Multiplexer |
||
Descripción de producto
2:1 16-TSSOP de SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x
Base de IC i.MX51 1 del microprocesador de MCIMX515DJM8C ARM® Cortex®-A8, 800MHz de 32 bits 529-BGA (19x19)
Especificaciones de SN74CB3T3257PWR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Interruptores de la señal, multiplexores, decodificadores | |
| Mfr | Texas Instruments |
| Serie | 74CB |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Tipo | Multiplexor/demultiplexor |
| Circuito | 4 2:1 de x |
| Circuitos independientes | 1 |
| Actual - salida alta, bajo | - |
| Fuente de la fuente del voltaje | Sola fuente |
| Voltaje - fuente | 2.3V ~ 3.6V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 16-TSSOP (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor | 16-TSSOP |
| Número bajo del producto | 74CB3T3257 |
Características de SN74CB3T3257PWR
•Bajo consumo de energía (ICC = µA 20 máximo)
• Pistas de la traducción del voltaje de salida VCC • VCC rango de operación a partir de 2,3 V a 3,6 V
• Operación de la señal del Mezclado-modo de las ayudas en todos • Ayuda 0 de los datos I/Os - a los puertos de la entrada-salida de los datos de los niveles de señalización 5-V
(0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
– 5-V entró abajo al cambio del nivel de salida 3.3-V • Las entradas de control se pueden conducir por TTL o con salidas de 3.3-V VCC 5-V/3.3-V Cmos
– 5-V/3.3-V entró abajo al nivel de salida 2.5-V • Apagado apoyo el cambio del modo del Parcial-poder-Abajo con la operación de 2.5-V VCC
• 5-V-Tolerant I/Os con el dispositivo accionado para arriba o • El funcionamiento del cierre-Para arriba excede 250 mA por accionado abajo de JESD 17
• Flujo de datos bidireccional con cercano-Cero • Funcionamiento del ESD probado por el retraso de propagación de JESD 22 – modelo del Humano-cuerpo 2000-V
• Características bajas de la resistencia del En-estado (ron) (A114-B, clase II) (ron de = tipo 5 Ω) – modelo del Cargar-dispositivo 1000-V (C101)
• La capacitancia baja de la entrada-salida minimiza • Apoya los usos de Digitaces: Traducción llana del cargamento tipo (de Cio (APAGADO) = 5 PF), interfaz USB, memoria
• Los datos y las entradas de control proporcionan la interpolación del aterrizaje corto, diodos de la abrazadera del aislamiento del autobús • Ideal para el equipo portátil de baja potencia
Descripciones de SN74CB3T3257PWR
El SN74CB3T3257 es un multiplexor TTL-compatible de alta velocidad/demultiplexor del FET con la resistencia baja del En-estado (ron), teniendo en cuenta retraso de propagación mínimo. El dispositivo apoyo total la operación de la señal del mezclado-modo en todos los puertos de la entrada-salida de los datos proporcionando la traducción del voltaje que sigue VCC. El SN74CB3T3257 apoya sistemas usando 5-V TTL, 3.3-V LVTTL, y estándares que cambian de 2.5-V Cmos, así como niveles que cambian definidos por el usario (véase el cuadro 1).
Clasificaciones ambientales y de la exportación de SN74CB3T3257PWR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
