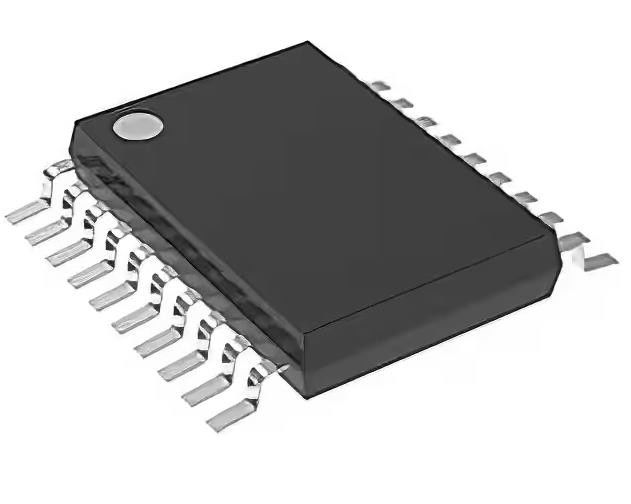

20TSSOP del INTERRUPTOR 8 x 1/1 del AUTOBÚS de IC de los circuitos integrados de SN74CB3Q3245PWR
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SN74CB3Q3245PWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo: | Interruptor de autobús | Circuito: | 8x1:1 |
|---|---|---|---|
| Circuitos independientes: | 1 | Actual - salida alta, bajo: | - |
| Voltaje - fuente: | 2.3V ~ 3.6V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Alta luz: | Circuitos integrados IC de SN74CB3Q3245PWR,Circuitos integrados IC 20TSSOP |
||
Descripción de producto
1:1 20TSSOP del INTERRUPTOR 8 X del AUTOBÚS de IC de los circuitos integrados de SN74CB3Q3245PWR
1:1 20-TSSOP del interruptor 8 x del autobús de SN74CB3Q3245PWR
Especificaciones de SN74CB3Q3245PWR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Interruptores de la señal, multiplexores, decodificadores | |
| Mfr | Texas Instruments |
| Serie | 74CB |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Tipo | Interruptor del autobús |
| Circuito | 8 1:1 de x |
| Circuitos independientes | 1 |
| Actual - salida alta, bajo | - |
| Fuente de la fuente del voltaje | Sola fuente |
| Voltaje - fuente | 2.3V ~ 3.6V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 20-TSSOP (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor | 20-TSSOP |
| Número bajo del producto | 74CB3Q3245 |
Características de SN74CB3Q3245PWR
• Los datos y las entradas de control proporcionan aterrizaje corto
• Altos diodos de la abrazadera de la trayectoria de datos del ancho de banda (hasta 500 megaciclos (1)) • Bajo consumo de energía (ICC = 1 mA de típico)
• Equivalente al dispositivo IDTQS3VH384 • VCC rango de operación a partir de 2,3 V a 3,6 V
• 5-V I/Os tolerante con el dispositivo accionado para arriba o • Ayuda 0 de los datos I/Os - a los niveles de señalización 5-V accionó abajo de (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
• Resistencia baja y plana del En-estado (ron) • Las entradas de control se pueden conducir por TTL o características sobre las salidas del rango de operación 5-V/3.3-V Cmos (ron de = el tipo 4 Ω)
• Ioff apoya modo del Parcial-poder-Abajo
• Transferencia del Carril-a-carril en la operación de los puertos de la entrada-salida de los datos
– 0 - a la transferencia 5-V con 3.3-V VCC • El funcionamiento del cierre-Para arriba excede 100 mA por
– 0 - JESD 78, clase II a la transferencia 3.3-V con 2.5-V VCC
• Flujo de datos bidireccional con cercano-Cero • Funcionamiento del ESD probado por el retraso de propagación de JESD 22 – modelo del Humano-cuerpo 2000-V (A114-B, clase II)
• La capacitancia baja de la entrada-salida minimiza la distorsión del cargamento y de la señal – modelo del Cargar-dispositivo 1000-V (C101) el tipo (de Cio (APAGADO) = 3,5 PF)
• Apoya Digitaces y análogo
• Usos rápidos de la frecuencia que cambian (enemigo = 20 megaciclos de máximo): Interfaz del PCI, señal diferenciada
Descripciones de SN74CB3Q3245PWR
El SN74CB3Q3245 es un alto interruptor del autobús del FET del ancho de banda que utiliza una bomba de carga para elevar el voltaje de la puerta del transistor del paso, proporcionando una resistencia baja y plana del En-estado (ron). La resistencia baja y plana del En-estado permite retraso de propagación mínimo y apoya el carril-a-carril que enciende (con.) los puertos de la entrada-salida de los datos (entrada-salida). El dispositivo también ofrece capacitancia baja de la entrada-salida de los datos para minimizar la distorsión capacitiva del cargamento y de la señal en el ómnibus de datos. Diseñado específicamente apoyar altos usos del ancho de banda, el SN74CB3Q3245 proporciona una solución optimizada del interfaz adecuada idealmente para las comunicaciones de banda ancha, el establecimiento de una red, y los sistemas de cálculo dato-intensivos.
Clasificaciones ambientales y de la exportación de SN74CB3Q3245PWR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
