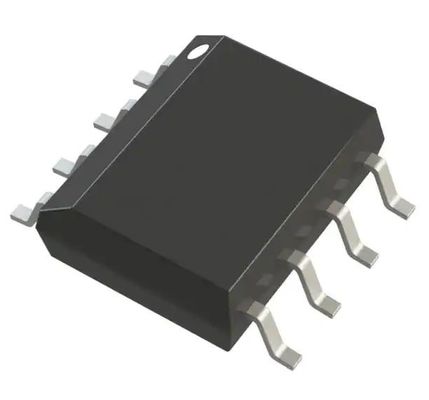

Circuito integrado Chip Instrumentation Amplifier de AD620ARZ 1 circuito 8-SOIC
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | AD620ARZ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de circuitos: | 1 | Velocidad de subida: | 1.2V/µs |
|---|---|---|---|
| -3db ancho de banda: | 1 megaciclo | Actual - prejuicio entrado: | PA 500 |
| Voltaje - compensación entrada: | µV 30 | Actual - fuente: | 900µA |
| Actual - salida/canal: | 18 mA | Voltaje - palmo de la fuente (minuto): | 4,6 V |
| Voltaje - palmo de la fuente (máximo): | 36 V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Alta luz: | Microprocesador del circuito integrado de AD620ARZ,Microprocesador 8-SOIC del circuito integrado |
||
Descripción de producto
Circuito integrado Chip Instrumentation Amplifier de AD620ARZ 1 circuito 8-SOIC
CIRCUITO 8SOIC DE IC INST AMPERIO 1
Especificaciones de AD620ARZ
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Instrumentación, amperios DE OP. SYS., almacenador intermediario amperios | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Paquete | Tubo |
| Situación del producto | Activo |
| Tipo del amplificador | Instrumentación |
| Número de circuitos | 1 |
| Tipo de la salida | - |
| Tarifa de ciénaga | 1.2V/µs |
| Ancho de banda de -3db | 1 megaciclo |
| Actual - prejuicio entrado | PA 500 |
| Voltaje - compensación entrada | µV 30 |
| Actual - fuente | 900µA |
| Actual - salida/canal | 18 mA |
| Voltaje - palmo de la fuente (minuto) | 4,6 V |
| Voltaje - palmo de la fuente (máximo) | 36 V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-SOIC (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor | 8-SOIC |
| Número bajo del producto | AD620 |
Características de AD620ARZ
* fácil de utilizar
- El aumento fijó con un resistor externo (el aumento se extiende 1 a 10.000)
- Gama ancha de la fuente de alimentación (±2.3 V a ±18 V)
- Un rendimiento más alto que 3 diseños de Op. Sys. del amperio IA
- Disponible en el empaquetado de la INMERSIÓN y de SOIC de 8 ventajas
- Energía baja, corriente máxima de la fuente de 1,3 mA
* funcionamiento excelente de la C.C. (grado B)
- 50 μV máximo, voltaje de la compensación de la entrada
- 0,6 μV/°C máximos, deriva de la compensación de la entrada
- 1,0 nA máximo, prejuicio de la entrada actual
- 100 ratios de rechazo mínimos del común-modo del DB (G = 10)
* de poco ruido
- 9 nV/√Hz @ 1 kilociclo, ruido del voltaje de entrada
- 0,28 μV p-p divulgan (0,1 herzios a 10 herzios)
* especificaciones excelentes de la CA
- ancho de banda de 120 kilociclos (G = 100)
- tiempo de corrección de 15 μs a 0,01%
Usos de AD620ARZ
* pese las escalas
* ECG e instrumentación médica
* interfaz del transductor
* sistemas de adquisición de datos
* controles de proceso industrial
* equipo con pilas y portátil
Clasificaciones ambientales y de la exportación de AD620ARZ
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
