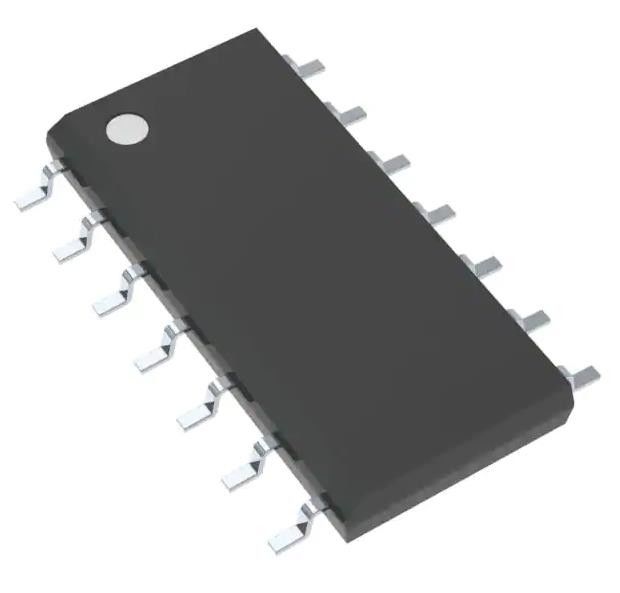

Canal 14-SOIC de IC 4 del circuito integrado Chip With O de la puerta de SN74LVC32ADR
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SN74LVC32ADR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la lógica: | O puerta | Número de circuitos: | 4 |
|---|---|---|---|
| Número de entradas: | 2 | Voltaje - fuente: | 1.65V ~ 3.6V |
| Actual - quieto (máximo): | 1 µA | Actual - salida alta, bajo: | 24mA, 24mA |
| Nivel entrado de la lógica - punto bajo: | 0.7V ~ 0.8V | Nivel entrado de la lógica - alto: | 1.7V ~ 2V |
| Retraso máximo de propagación @ V, Max CL: | 3.6ns @ 3.3V, 50pF | Temperatura de funcionamiento: | -40°C ~ 125°C |
| Alta luz: | Microprocesador del circuito integrado de SN74LVC32ADR,Canal del microprocesador 4 del circuito integrado |
||
Descripción de producto
Canal 14-SOIC de IC 4 del circuito integrado Chip With O de la puerta de SN74LVC32ADR
PUERTA O 4CH 2-INP 14SOIC DE IC
Especificaciones de SN74LVC32ADR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Puertas e inversores | |
| Mfr | Texas Instruments |
| Serie | 74LVC |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Tipo de la lógica | O puerta |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltaje - fuente | 1.65V ~ 3.6V |
| Actual - quieto (máximo) | 1 µA |
| Actual - salida alta, bajo | 24mA, 24mA |
| Nivel entrado de la lógica - punto bajo | 0.7V ~ 0.8V |
| Nivel entrado de la lógica - alto | 1.7V ~ 2V |
| Max Propagation Delay @ V, CL máximo | 3.6ns @ 3.3V, 50pF |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete del dispositivo del proveedor | 14-SOIC |
| Paquete/caso | 14-SOIC (0,154", anchura de 3.90m m) |
| Número bajo del producto | 74LVC32 |
Características de SN74LVC32ADR
• Actúe a partir de 1,65 V a 3,6 V
• Especificado – de 40°C a +85°C,
– 40°C a +125°C, y – 55°C a +125°C
• Las entradas aceptan voltajes a 5,5 V
• Tpd máximo de 3,8 ns en 3,3 V
• VOLP típico (despedida de tierra de la salida) < 0="">
• VOHV típico (aterrizaje corto de la salida VOH) > 2 V en VCC = 3,3 V, TA = 25°C
• El funcionamiento del cierre-Para arriba excede 250 mA por JESD 17
• En los productos obedientes a MIL-PRF-38535, todos los parámetros se prueban a menos que se indicare en forma diferente. En el resto de los productos, el proceso de la producción no incluye necesariamente la prueba de todos los parámetros.
• La protección del ESD excede JESD 22
– modelo del Humano-cuerpo 2000-V
– modelo de máquina 200-V
– modelo del Cargar-dispositivo 1000-V
Usos de SN74LVC32ADR
• Receptores AV
• Muelles audios: Portátil
• Jugadores y Home Theater de Blu-ray
• Jugadores MP3 o registradores
• Asistente personal digital (PDA)
• Poder: Telecomunicaciones/fuente del servidor AC/DC: Solo regulador: Análogo y Digitaces
• Impulsiones de estado sólido (SSDs): Cliente y empresa
• TV: LCD, Digitaces, y de alta definición (TVAD)
• Tabletas: Empresa
• Analytics video: Servidor
• Auriculares inalámbricos, teclados, y ratones
Clasificaciones ambientales y de la exportación de SN74LVC32ADR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
