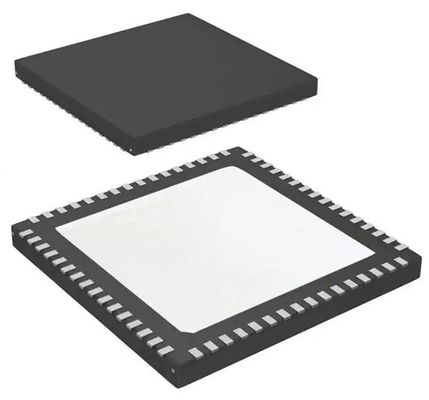

El circuito integrado Chip With 2.6GHz 1 64-WFQFN de LMK04816BISQX/NOPB expuso el cojín
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LMK04816BISQX/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| PLL: | Sí | Entrada: | LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| Salida: | LVCMOS, LVDS, LVPECL | Número de circuitos: | 1 |
| Ratio - entrado: Salida: | 3:12 | Diferenciado - entrado: Salida: | Sí/sí |
| Frecuencia - máxima: | 2.6Ghz | Divisor/multiplicador: | Sí/no |
| Voltaje - fuente: | 3,15 V ~ 3,45 V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Alta luz: | Microprocesador del circuito integrado de LMK04816BISQX/NOPB,Microprocesador 2.6GHz del circuito integrado |
||
Descripción de producto
El circuito integrado Chip With 2.6GHz 1 64-WFQFN de LMK04816BISQX/NOPB expuso el cojín
RELOJ PLL DUAL 64WQFN DE IC
Especificaciones de LMK04816BISQX/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Generadores de reloj, PLLs, sintetizadores de la frecuencia | |
| Mfr | Texas Instruments |
| Serie | PLLatinum™ |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| PLL | Sí |
| Entrada | LVCMOS, LVDS, LVPECL |
| Salida | LVCMOS, LVDS, LVPECL |
| Número de circuitos | 1 |
| Ratio - entrado: Salida | 3:12 |
| Diferenciado - entrado: Salida | Sí/sí |
| Frecuencia - máxima | 2.6GHz |
| Divisor/multiplicador | Sí/no |
| Voltaje - fuente | 3.15V ~ 3.45V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 64-WFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 64-WQFN (9x9) |
| Número bajo del producto | LMK04816 |
Características de LMK04816BISQX/NOPB
• Funcionamiento ultrabajo de la inquietud del RMS
– inquietud de 100 fs RMS (12 kilociclos a 20 megaciclos)
– inquietud de 123 fs RMS (100 herzios a 20 megaciclos)
• Arquitectura del Dual-lazo PLLATINUM™ PLL
– PLL1
– Crystal Oscillator Circuit de poco ruido integrado
– Modo del mantenimiento cuando se pierden los relojes entrados
– El accionar y recuperación automáticos o manuales
– PLL2
– Piso normalizado del ruido de 1-Hz PLL de
– 227 dBc/Hz
– Detector Rate Up de la fase a 155 megaciclos
– Frecuencia-doblador de OSCin
– VCO de poco ruido integrado
– Gamas de frecuencia de VCO a partir de 2370 megaciclos a 2600 megaciclos
• Tres relojes entrados redundantes con el LOS
– Automático y manual Interruptor-sobre modos
• Divisorias de la salida del ciclo de trabajo del 50%, 1 a 1045 (incluso e impar)
• Salidas programables de LVPECL, de LVDS, o de LVCMOS
• Retraso de Digitaces de la precisión, fijado o DynamicallyAdjustable
• control análogo del retraso del paso de 25 picosegundos, hasta 575 picosegundos
• Retraso de Digitaces del paso del período de la distribución de reloj del 1/2, hasta 522 pasos
• 13 salidas diferenciadas; hasta 26 de terminación única
– Hasta 5 VCXO y salidas Cristal-protegidas
• Índices de reloj de hasta 2600 megaciclos
• modo 0-Delay
• Tres salidas de reloj del defecto en el poder para arriba
• Con varios modos de funcionamiento: PLL dual, solo PLL, y distribución de reloj
• Gama de temperaturas industrial: – 40°C a +85°C
• 3.15-V a la operación 3.45-V
• Paquete: 64-Pin WQFN (9,0 × del × 9,0 0,8 milímetros)
Usos de LMK04816BISQX/NOPB
• Sincronización del convertidor de datos e infraestructura de la radio
• Establecimiento de una red, SONET o SADO, DSLAM
• Médico, video, militar, y espacio aéreo
• Prueba y medida
Clasificaciones ambientales y de la exportación de LMK04816BISQX/NOPB
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
