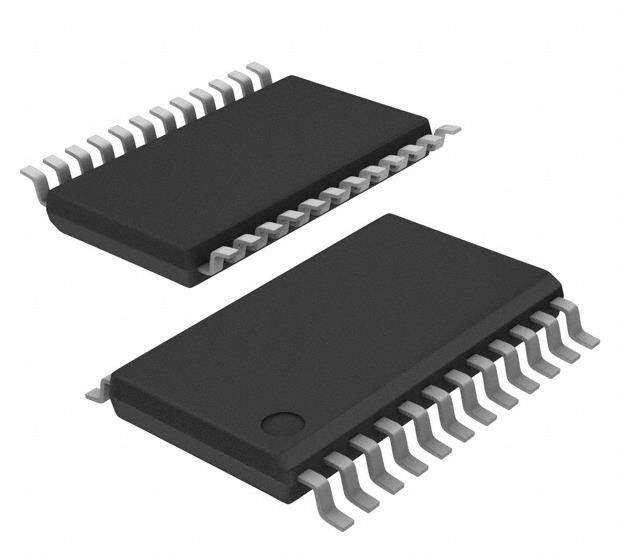

TS3A27518EPWR 6 Circuito de circuito integrado Chip de interruptor analógico IC 24-TSSOP
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TS3A27518EPWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Circuito multiplexor/demultiplexor: | 2:01 | Número de circuitos: | 6 |
|---|---|---|---|
| Resistencia del En-estado (máxima): | 6.2 Ohm | El hacer juego de canal a canal (ΔRon): | 300mOhm |
| Voltaje - fuente, sola (V+): | 1.65V ~ 3.6V | Tiempo del interruptor (tonelada, ricachón) (máximos): | 59o, 60.6o |
| -3db ancho de banda: | 240MHz | Inyección de la carga: | 0.81pC |
| Capacitancia del canal (CS (apagado), CD (apagado)): | 13pF, 8.5pF | Actual - salida (ES (apagado)) (Máximo): | 1µA |
| Alta luz: | TS3A27518EPWR,TS3A27518EPWR Chip de circuito integrado,IC de interruptor analógico 24-TSSOP |
||
Descripción de producto
TS3A27518EPWR 6 Circuito de circuito integrado Chip Switch 2:1 6.2Ohm 24-TSSOP
Los datos de los datos de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo.
Especificaciones de Se aplicarán las siguientes medidas:
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Los demás dispositivos de transmisión de luz | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Estado del producto | Actividad |
| Circuito de conmutación | La SPDT |
| Circuito multiplejador/desmultiplejador | 2:01 |
| Número de circuitos | 6 |
| Resistencia en estado (máximo) | 6.2 Ohm |
| Aparición de canales entre canales (ΔRon) | 300 mOhm |
| Voltado - Alimentación, único (V+) | 1.65V ~ 3.6V |
| Válvulas de carga de las máquinas de ensayo | - |
| Tiempo de conmutación (toneladas, toff) (máximo) | 59o, 60.6o |
| -3dB de ancho de banda | 240MHz |
| Inyección de carga | 0.81pC |
| Capacidad del canal (CS (apagado), CD (apagado) | 13pF, 8,5pF |
| La corriente - fugas (IS(apagado)) (máximo) | 1 μA |
| Transcurso de audio | -62 dB @ 10MHz |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 24-TSSOP (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 24-TSSOP |
| Número del producto de base | Se aplicarán los siguientes requisitos: |
Característicasde lasSe aplicarán las siguientes medidas:
• 1,65 V a 3,6 V de alimentación única
• Aislamiento en modo apagado, VCC = 0
• Interruptores de baja capacidad, 21,5 pF (típico)
• Ancho de banda de hasta 240 MHz para el manejo de señales de alta velocidad de tren a tren
• Aislamiento de la intermitencia y de la desconexión de 62 dB
• Entradas de control compatibles con la lógica de 1,8 V
• entradas de control tolerantes a 3,6 V
• El rendimiento de cierre excede los 100 mA por JESD 78, clase II
• El rendimiento de la DSE probado según la DSE 22
El modelo de cuerpo humano de 2500-V (A114-B, clase II)
El modelo del dispositivo cargado de 1500 V (C101)
• Desempeño de la ESD: puertos NC/NO
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.
• Envases de 24 WQFN (4,00 mm × 4,00 mm) y 24 TSSOP (7,90 mm × 6,60 mm)
Aplicacionesde lasSe aplicarán las siguientes medidas:
• MUX de dos puertos SD-SDIO y MMC
• Sistemas de vídeo MUX para PC VGA
• Enrutamiento de señales de audio y vídeo
Clasificaciones medioambientales y de exportación deSe aplicarán las siguientes medidas:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
