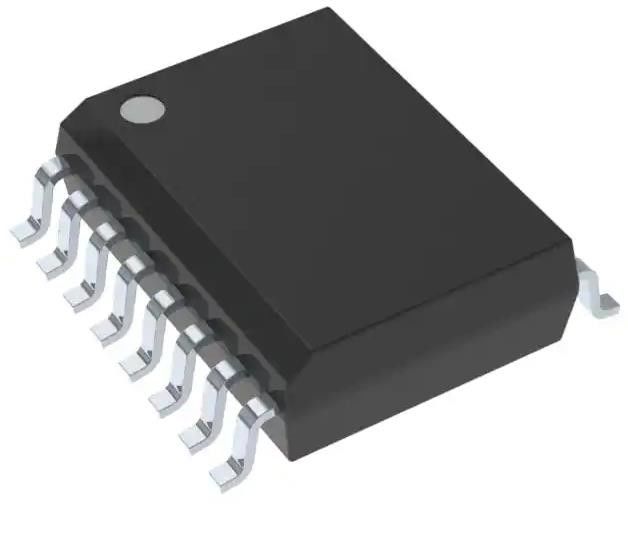

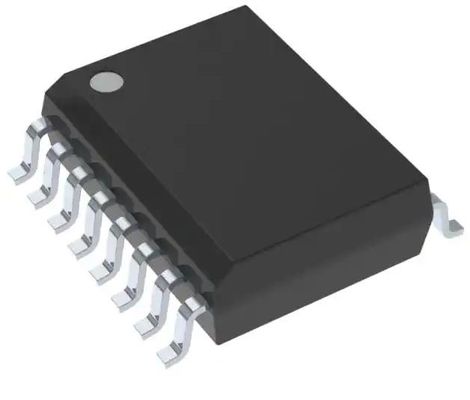

ISO7641FCDWR Aislador digital de propósito general 2500Vrms 4 canales 25Mbps 25kV/μS
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ISO7641FCDWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Número de canales: | 4 | Entradas - lado 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Voltaje - aislamiento: | 2500Vrms |
| Inmunidad transitoria del modo común (minuto): | 25kV/µs | Tasa de datos: | 25Mbps |
| TpLH/tpHL del retraso de propagación (máximo): | 28 días, 28 días | Distorsión de la anchura de pulso (máxima): | 3ns |
| Tiempo de la subida/caída (tipo): | 2.8n, 2.9n | Voltagem - Suministro: | 3V ~ 5.5V |
| Alta luz: | ISO7641FCDWR,ISO7641FCDWR aislador digital |
||
Descripción de producto
ISO7641FCDWR Aislador digital de propósito general 2500Vrms 4 canales 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC, en el que se incluyen los siguientes elementos:
Especificaciones deSe aplicará la norma ISO 7641FCDWR
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Estado del producto | Actividad |
| Tecnología | Acoplamiento por capacidad |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 4 |
| Input - Página 1/Página 2 | ¿Qué es el amor? |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 2500 Vrms |
| Imunidad transitoria en modo común (min) | 25 kV/μs |
| Tasa de datos | 25 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | 28 días, 28 días |
| Distorsión del ancho de pulso (máximo) | 3n |
| Tiempo de subida / caída (tipo) | 2.8n, 2.9n |
| Voltagem - Suministro | 3 V ~ 5,5 V |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 16-SOIC |
| Número del producto de base | Se trata de una norma ISO 7641. |
Características delSe aplicará la norma ISO 7641FCDWR
• Tasa de señalización: 150 Mbps (grado M), 25 Mbps (grado C)
• Diseño robusto con filtro de ruido integrado (grado C)
• Bajo consumo de energía, CCI típico por canal (alimentos de 3,3 V):
ISO7631FM: 2 mA a 10 Mbps
ISO7631FC: 1,5 mA a 10 Mbps
ISO7641FC: 1.3 mA a 10 Mbps y el tiempo de espera de las señales
• ICC_disable muy bajo (grado C)
• Bajo retraso de propagación: 7 ns típico (grado M)
• Defectos de salida a estado bajo en modo seguro de fallas
• Rango amplio de temperaturas: ¥40°C a 125°C
• Immunidad transitoria de 50 KV/μs, típica
• Larga vida con barrera aislante de SiO2
• Funciona desde los niveles de suministro y lógica de 2,7 V (grado M), 3,3 V y 5 V
• Translación de nivel de 2,7 V (grado M), 3,3 V y 5 V
• Paquete SOIC-16 de cuerpo ancho
• Seguridad y aprobaciones reglamentarias
¢ 2500 VRMS aislamiento durante 1 minuto por UL 1577
¥ 4242 VPK Aislamiento básico según DIN V VDE V 0884-10 y DIN EN 61010-1
No obstante lo dispuesto en el apartado 1, las normas de Equipo Final de la CEI 60950-1 y de la CEI 61010-1 se aplicarán a los equipos finales de los que se trate.
¢ Certificación CQC según GB4943.1-2011
¢ Aislamiento reforzado TUV 3000 VRMS de acuerdo con EN/UL/CSA 60950-1 y EN/UL/CSA 61010-1
Las aplicaciones deSe aplicará la norma ISO 7641FCDWR
• Reemplazo del optoacoplador en:
¢ Autobús de campo industrial
¢ Profibus
¢ Modbus
Buses de datos de DeviceNetTM
Interfaz de control por servo
Control del motor
️ Fuentes de alimentación
¢ Paquetes de baterías
Clasificaciones medioambientales y de exportación deSe aplicará la norma ISO 7641FCDWR
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
