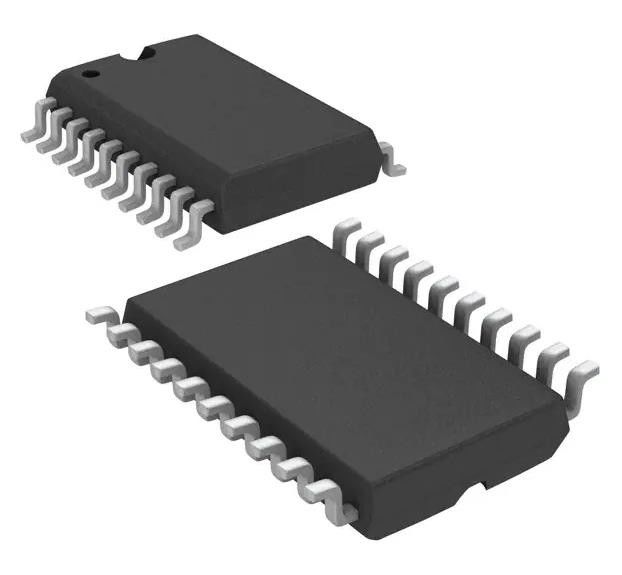

TPIC6B259DWR Tipo D, direccionable 1 canal 8:8 IC DMOS 20-SOIC
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPIC6B259DWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de lógica: | Tipo D, direccionable | Circuito: | 8:08 |
|---|---|---|---|
| Tipo de salida: | DMOS | Voltagem - Suministro: | 4.5V ~ 5.5V |
| Circuitos independientes: | 1 | CDelay Time - Propagación: | 150 ns |
| Temperatura de funcionamiento: | -40°C ~ 125°C | Tipo de montaje: | Montura de la superficie |
Descripción de producto
TPIC6B259DWR Tipo D, direccionable 1 canal 8:8 IC DMOS 20-SOIC
Especificaciones deTPIC6B259DWR
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Los demás: | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | TPIC |
| Paquete | Cintas y bobinas (TR) |
| Estado del producto | Actividad |
| Tipo de lógica | Tipo D, direccionable |
| Circuito | 8:08 |
| Tipo de salida | El DMOS |
| Voltagem - Suministro | 4.5V ~ 5.5V |
| Circuitos independientes | 1 |
| Tiempo de retraso - Propagación | 150 ns |
| Corriente - Salida alta y baja | - |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 20-SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 20-SOIC |
| Número del producto de base | TPIC6B259 Las condiciones de los vehículos de transporte de mercancías |
Características delTPIC6B259DWR
* Bajo rDS (encendido). . . 5 Ω Típico
* Energía Avalanche. . . 30 mJ
* Ocho salidas de potencia DMOS-transistor de 150 mA de corriente continua
* Capacidad de limitación de corriente típica de 500 mA
* Tensión de salida de la abrazadera. . . 50 V
* Cuatro modos de funcionamiento distintos
* Bajo consumo de energía
Las aplicaciones deTPIC6B259DWR
Este cierre direccionable de lógica de potencia de 8 bits controla las salidas de transistores DMOS de drenaje abierto y está diseñado para aplicaciones de almacenamiento de propósito general en sistemas digitales.Los usos específicos incluyen registros de trabajo, registros de almacenamiento en serie y decodificadores o desmultiplexadores.Este es un dispositivo multifuncional capaz de almacenar datos de una sola línea en ocho cerraduras direccionables y un decodificador o demultiplexador de 3 a 8 con DMOS activo bajo.
Clasificaciones medioambientales y de exportación deTPIC6B259DWR
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
