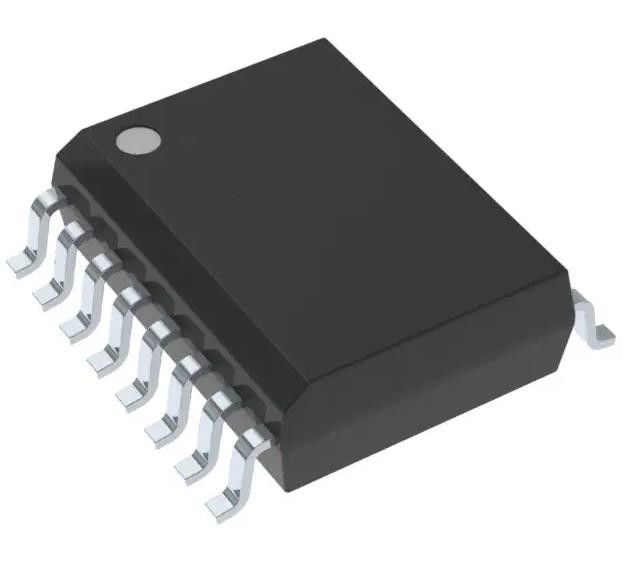

ADUM1401ARWZ aislador digital de propósito general 2500Vrms 4 canales 1Mbps 25kV/μs
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ADUM1401ARWZ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Número de canales: | 4 | Entradas - lado 1/Side 2: | 3:1 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Voltaje - aislamiento: | 2500Vrms |
| Inmunidad transitoria del modo común (minuto): | 25kV/µs | Tasa de datos: | 1Mbps |
| TpLH/tpHL del retraso de propagación (máximo): | 100ns, 100ns | Distorsión de la anchura de pulso (máxima): | 40ns |
Descripción de producto
ADUM1401ARWZ aislador digital de propósito general 2500Vrms 4 canales 1Mbps 25kV/μs
Especificaciones deADUM1401ARWZ
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Los aislantes digitales | |
| El Sr. | Dispositivos analógicos Inc. |
| Serie | iCoupler® |
| Paquete | El tubo |
| Tecnología | Acoplamiento magnético |
| El tipo | Objetivo general |
| El poder aislado | - No, no lo sé. |
| Número de canales | 4 |
| Input - Página 1/Página 2 | 3:1 |
| Tipo de canal | Unidireccional |
| Voltado - aislamiento | 2500 Vrms |
| Imunidad transitoria en modo común (min) | 25 kV/μs |
| Tasa de datos | 1 Mbps |
| Retraso de propagación tpLH / tpHL (máximo) | 100 n, 100 n |
| Distorsión del ancho de pulso (máximo) | 40 años |
| Tiempo de subida / caída (tipo) | 2.5ns, 2.5ns |
| Voltagem - Suministro | 2.7V ~ 5.5V |
| Temperatura de funcionamiento | -40 °C ~ 105 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 16-SOIC |
| Número del producto de base | ADUM1401 |
Características delADUM1401ARWZ
* Calificado para aplicaciones automotrices
* Funcionamiento de baja potencia
- Función de 5 V
- 1,0 mA por canal a una velocidad máxima de 0 a 2 Mbps
- 3,5 mA por canal a una velocidad máxima de 10 Mbps
- 31 mA por canal a una velocidad máxima de 90 Mbps
- Función de 3 V
- 0,7 mA por canal a una velocidad máxima de 0 a 2 Mbps
- 2,1 mA por canal a una velocidad máxima de 10 Mbps
- 20 mA por canal a una velocidad máxima de 90 Mbps
* Comunicación bidireccional
* Traducción a nivel de 3 V/5 V
* Funcionamiento a altas temperaturas: 125°C
* Alta velocidad de transmisión de datos: dc a 90 Mbps (NRZ)
* Características de tiempo precisas
- 2 ns de distorsión máxima de la anchura del pulso
- 2 ns de coincidencia máxima entre canales
* Alta inmunidad transitoria de modo común: > 25 kV/μs
* Función de activación de salida
* Conjunto de carrocería SOIC de 16 plomo
* Modelos compatibles con la Directiva RoHS disponibles
* Seguridad y aprobaciones reglamentarias
- Reconocimiento UL: 2500 V rms durante 1 minuto por UL 1577
- Aviso de aceptación del componente 5A de la CSA
- Certificado de conformidad VDE
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = pico de 560 V
- Aprobación por el TÜV: IEC/EN/UL/CSA 61010-1
Las aplicaciones deADUM1401ARWZ
* Aislamiento multicanal de uso general
* Interfaz SPI / aislamiento del convertidor de datos
* Transmisores y receptores RS-232/RS-422/RS-485
* aislamiento de los buses de campo industriales
* Sistemas para automóviles
Clasificaciones medioambientales y de exportación deADUM1401ARWZ
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
