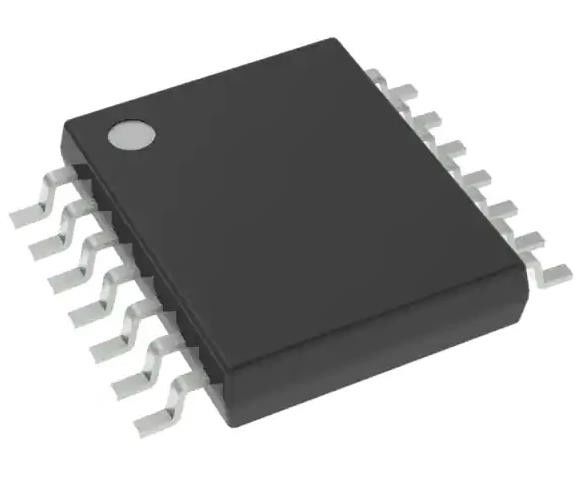

CD4011BPWR Chip de circuito integrado de puerta NAND IC 4 canal 14-TSSOP
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CD4011BPWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Número de circuitos: | 4 | Número de entradas: | 2 |
|---|---|---|---|
| Voltagem - Suministro: | 3V ~ 18V | Actual - quieto (máximo): | 1 µA |
| Actual - salida alta, bajo: | 3,4 mA, 3,4 mA | Nivel entrado de la lógica - punto bajo: | 1.5V ~ 4V |
| Nivel entrado de la lógica - alto: | 3.5V ~ 11V | Retraso máximo de propagación @ V, Max CL: | 90ns @ 15V, 50pF |
Descripción de producto
CD4011BPWR Chip de circuito integrado de puerta NAND IC 4 canal 14-TSSOP
Especificaciones deCD4011BPWR
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Cuota de mercado |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Puerta NAND |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Suministro | 3 V ~ 18 V |
| Corriente - Tranquilo (máximo) | 1 μA |
| Corriente - Salida alta y baja | 3.4 mA, 3.4 mA |
| Nivel de lógica de entrada - bajo | 1.5V ~ 4V |
| Nivel de lógica de entrada - alto | 3.5V ~ 11V |
| Tardor máximo de propagación @ V, máximo CL | 90ns @ 15V, 50pF |
| Temperatura de funcionamiento | -55 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 14-TSSOP |
| Envase / estuche | 14-TSSOP (0,173", 4,40 mm de ancho) |
| Número del producto de base | CD4011: el tratamiento de las células |
Características delCD4011BPWR
* Tiempo de retraso de propagación = 60 ns (típico) aCL= 50 pF,VDD=10 V
*Introducciones y salidas tamponadas
*Características de salida simétricas estandarizadas
*Corrente de entrada máxima de 1 pA a 18 Vover en el rango de temperatura completo del paquete;100 nA a 18 V y 250 C
* 100% de prueba para corriente de quiescencia a 20 V
* Nombres de parámetros de 5 V, 10 V y 15 V
Las aplicaciones deCD4011BPWR
Las puertas NAND CD4011B, CD40128 y CD40238 proporcionan al diseñador del sistema una implementación directa de la función NAND y complementan la familia existente de puertas CMOS.
Clasificaciones medioambientales y de exportación deCD4011BPWR
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
