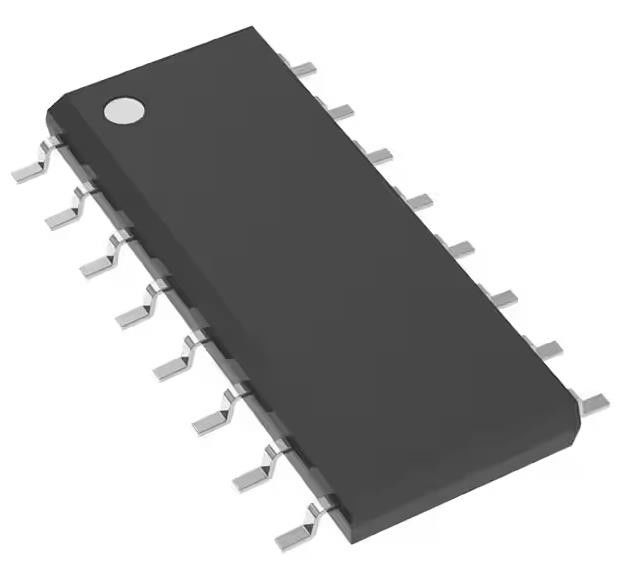

CD4049UBDR Chip de circuito integrado Inversor IC 6 Canal 16-SOIC
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CD4049UBDR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Número de circuitos: | 6 | Número de entradas: | 1 |
|---|---|---|---|
| Voltagem - Suministro: | 3V ~ 18V | Actual - quieto (máximo): | 4µA |
| Actual - salida alta, bajo: | 4.3 mA, 24 mA | Nivel entrado de la lógica - punto bajo: | 1V ~ 2.5V |
| Nivel entrado de la lógica - alto: | 4V ~ 12.5V | Retraso máximo de propagación @ V, Max CL: | 50ns @ 15V, 50pF |
Descripción de producto
CD4049UBDR Chip de circuito integrado Inversor IC 6 Canal 16-SOIC
Especificaciones deCD4049UBDR
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Cuota de mercado |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Las demás máquinas |
| Número de circuitos | 6 |
| Número de entradas | 1 |
| Características | - |
| Voltagem - Suministro | 3 V ~ 18 V |
| Corriente - Tranquilo (máximo) | 4 μA |
| Corriente - Salida alta y baja | 4.3 mA, 24 mA |
| Nivel de lógica de entrada - bajo | 1V ~ 2,5V |
| Nivel de lógica de entrada - alto | 4 V ~ 12,5 V |
| Tardor máximo de propagación @ V, máximo CL | 50ns @ 15V, 50pF |
| Temperatura de funcionamiento | -55 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 16-SOIC |
| Envase / estuche | 16-SOIC (0,154", 3,90 mm de ancho) |
| Número del producto de base | CD4049 |
Características delCD4049UBDR
• CD4049UB Inversión
• CD4050B No invertido
• Corriente de sumidero alta para conducir cargas de 2 TTL
• Conversión lógica de alto a bajo nivel
• Prueba del 100% para corriente quiescente a 20 V
• Corriente de entrada máxima de 1 μA a 18 V en el rango de temperatura completo del paquete; 100 nA a 18 V y 25 °C
• Nombres de parámetros de 5 V, 10 V y 15 V
Las aplicaciones deCD4049UBDR
• Conversores CMOS a DTL o TTL Hex
• Conductores de sumidero de corriente o fuente CMOS
• Conversores CMOS de alto a bajo nivel lógico
Clasificaciones medioambientales y de exportación deCD4049UBDR
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
