CD74HC123NSR Multivibrador monostable de 25 ns y 16-SO
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CD74HC123NSR (en inglés) |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Número de circuitos: | 6 | Número de entradas: | 1 |
|---|---|---|---|
| Voltagem - Suministro: | 3V ~ 18V | Actual - quieto (máximo): | 4µA |
| Actual - salida alta, bajo: | 4.3 mA, 24 mA | Nivel entrado de la lógica - punto bajo: | 1V ~ 2.5V |
| Nivel entrado de la lógica - alto: | 4V ~ 12.5V | Retraso máximo de propagación @ V, Max CL: | 50ns @ 15V, 50pF |
Descripción de producto
CD74HC123NSR Multivibrador monostable de 25 ns y 16-SO
Especificaciones deCD74HC123NSR (en inglés)
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Las demás máquinas | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | 74HC |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Monestable |
| Circuitos independientes | 2 |
| Entrada del disparador de Schmitt | - No, no lo sé. |
| Retraso en la propagación | 25 ns |
| Corriente - Salida alta y baja | 5.2mA, 5.2mA. El número de unidades de energía |
| Voltagem - Suministro | 2 V ~ 6 V |
| Temperatura de funcionamiento | -55 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |

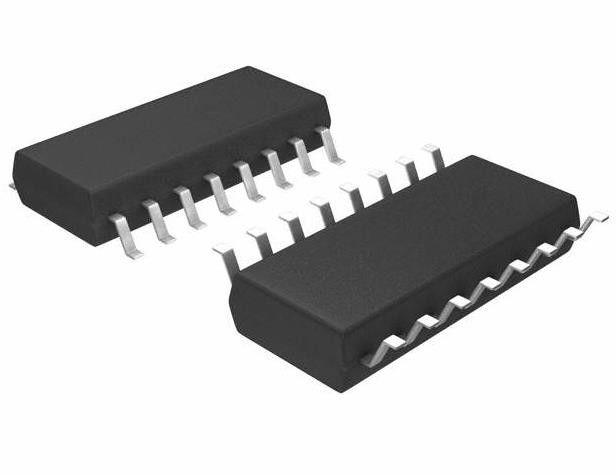

| Envase / estuche | 16-SOIC (0,209", 5,30 mm de ancho) |
| Paquete de dispositivos del proveedor | 16-SO |
| Número del producto de base | Las demás: |
Características delCD74HC123NSR (en inglés)
• Reinicio de desfase termina el pulso de salida
• Se activa desde el borde delantero o trasero
• Salidas Q y Q tamponadas
• Reinicio por separado
• Amplio rango de anchos de pulso de salida
• Trigger de Schmitt en las entradas A y B
• Fanout (por encima del rango de temperatura)
- Salidas estándar. . . . . . . . . . . . . . . 10 Cargas LSTTL
- Salidas del conductor del autobús. . . . . . . . . . . . . 15 Cargas LSTTL
• Amplio rango de temperatura de funcionamiento. . . -55oC a 125oC
• Retraso de propagación y tiempos de transición equilibrados
• Reducción de energía significativa en comparación con los circuitos integrados lógicos LSTTL
• Tipos de HC
- Operación de 2 a 6 V.
- Alta inmunidad al ruido: NIL = 30%, NIH = 30% de VCC a VCC = 5V
• Tipos de HCT
- Operación de 4,5 a 5,5 V
- Compatibilidad lógica de entrada directa LSTTL, VIL = 0,8V (máximo), VIH = 2V (min)
- Compatibilidad de entrada CMOS, Il ≤ 1μA en VOL, VOH
Las aplicaciones deCD74HC123NSR (en inglés)
Los HC123, HCT123, CD74HC423 y CD74HCT423 son multivibradores monestables duales con reajustes.
Clasificaciones medioambientales y de exportación deCD74HC123NSR (en inglés)
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
