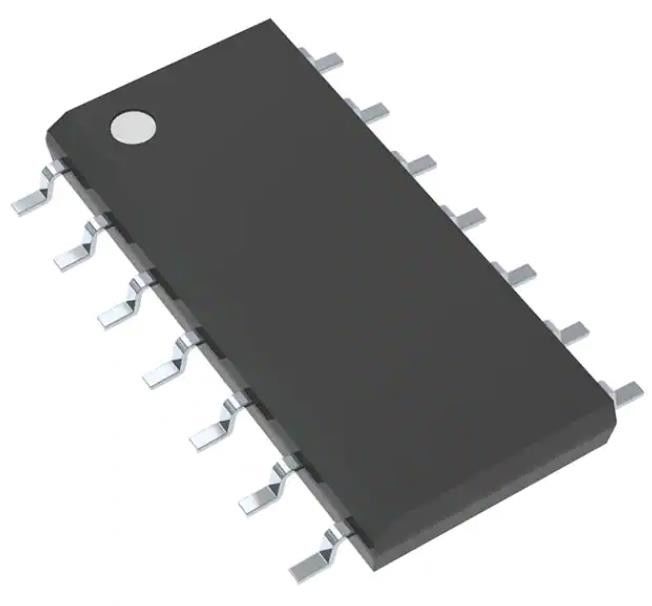

MC74LCX125DG Buffer No invertido 4 elemento 1 bit por elemento 3 estados de salida
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MC74LCX125DG |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de lógica: | Proteja, No-invirtiendo | Número de elementos: | 4 |
|---|---|---|---|
| Número de bits por elemento: | 1 | Tipo de entrada: | - |
| Tipo de salida: | 3-Estado | Actual - salida alta, bajo: | 24mA, 24mA |
| Voltagem - Suministro: | 2 V ~ 3,6 V | Temperatura de funcionamiento: | -40 °C ~ 85 °C (TA) |
Descripción de producto
MC74LCX125DG Buffer No invertido 4 elemento 1 bit por elemento 3 estados de salida
Especificaciones deMC74LCX125DG
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Los buffers, los controladores, los receptores y los transmisores | |
| El Sr. | en semi |
| Serie | 74LCX |
| Paquete | El tubo |
| Estado del producto | Actividad |
| Tipo de lógica | Puffer, sin invertir |
| Número de elementos | 4 |
| Número de bits por elemento | 1 |
| Tipo de entrada | - |
| Tipo de salida | 3 Estados |
| Corriente - Salida alta y baja | 24 mA, 24 mA |
| Voltagem - Suministro | 2 V ~ 3,6 V |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | El sistema de control de la velocidad es el siguiente: |
| Paquete de dispositivos del proveedor | 14 - SOIC |
| Número del producto de base | 74LCX125 |
Características delMC74LCX125DG
* Diseñado para el funcionamiento VCC de 2,3 a 3,6 V
* 5,0 V Tolerancia − Capacidad de interfaz con 5,0 V TTL Lógica
* Apoya la inserción y retirada en vivo
* La especificación IOFF garantiza una alta impedancia cuando VCC = 0 V
* Compatible con LVTTL
* Compatible con LVCMOS
* 24 mA de salida equilibrada Capacidad del sumidero y de la fuente
* Corriente de suministro estática cercana a cero en los tres estados lógicos (10 A) Reduce sustancialmente los requerimientos de energía del sistema
* El rendimiento de bloqueo excede los 500 mA
* Rendimiento de la ESD: Modelo del cuerpo humano > 2000 V Modelo de máquina > 200 V
* Prefijo NLV para aplicaciones automotrices y otras que requieren requisitos únicos de cambio de emplazamiento y control; AEC-Q100 calificado y capaz de PPAP
* Estos dispositivos están libres de Pb−, de halógenos/BFR y cumplen con RoHS
Las aplicaciones deMC74LCX125DG
El MC74LCX125 es un buffer cuádruple de alto rendimiento y no inversor que opera desde una fuente de 2.3 a 3.6 V.
Clasificaciones medioambientales y de exportación deMC74LCX125DG
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
