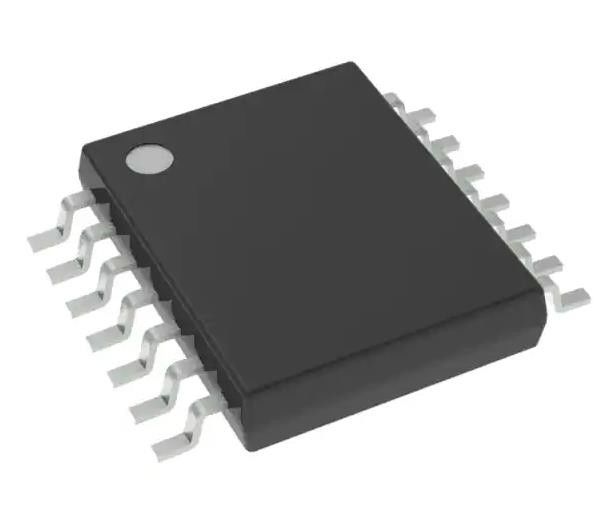

SN74ALVC08PWR Y Chip de circuito integrado de puerta IC 4 Canal 14-TSSOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SN74ALVC08PWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de lógica: | Y puerta | Número de entradas: | 2 |
|---|---|---|---|
| Número de circuitos: | 4 | Voltagem - Suministro: | 1.65V ~ 3.6V |
| Actual - quieto (máximo): | µA 10 | Actual - salida alta, bajo: | 24mA, 24mA |
| Nivel entrado de la lógica - punto bajo: | 0.7V ~ 0.8V | Nivel entrado de la lógica - alto: | 1.7V ~ 2V |
Descripción de producto
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. Chip de circuito integrado IC 4 canal 14-TSSOP
Especificaciones deSe aplicará el procedimiento siguiente:
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | 74ALVC |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Puerta y |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Suministro | 1.65V ~ 3.6V |
| Corriente - Tranquilo (máximo) | 10 μA |
| Corriente - Salida alta y baja | 24 mA, 24 mA |
| Nivel de lógica de entrada - bajo | 0.7V ~ 0.8V |
| Nivel de lógica de entrada - alto | 1.7V ~ 2V |
| Tardor máximo de propagación @ V, máximo CL | 2.9ns @ 3.3V, 50pF |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 14-TSSOP |
| Envase / estuche | 14-TSSOP (0,173", 4,40 mm de ancho) |
| Número del producto de base | Se aplican los siguientes requisitos: |
Características delSe aplicará el procedimiento siguiente:
• Funciona desde 1,65 V hasta 3,6 V
• Tp máximo de 2,9 ns a 3,3 V
• Unidad de salida de ± 24 mA a 3,3 V
• El rendimiento de cierre excede los 250 mA por JESD 17
• La protección de la DSE excede la DSE 22
El modelo del cuerpo humano (A114-A)
El modelo de la máquina de 200 V (A115-A)
El modelo del dispositivo cargado de 1000 V (C101)
Las aplicaciones deSe aplicará el procedimiento siguiente:
Esta puerta de entrada positiva y de doble entrada está diseñada para el funcionamiento VCC de 1.65 a 3.6 V.
Clasificaciones medioambientales y de exportación deSe aplicará el procedimiento siguiente:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
