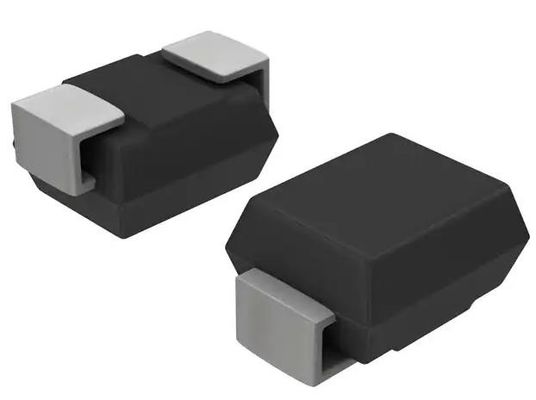

SZ1SMB26AT3G 42.1V Clampada 14.2A Ipp Tvs Diodo de superficie montado SMB
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | SZ1SMB26AT3G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| El tipo: | Zener | Canales unidireccionales: | 1 |
|---|---|---|---|
| Voltaje: separación inversa (típico): | 26V | Voltaje - Desglose (Min): | 28,9 V |
| Voltaje - fijación (máxima) @ del Ipp con abrazadera: | 42,1 V | Corriente - Pulso pico (10/1000µs): | 14.2A |
| Potencia - Pulso pico: | 600W | Aplicaciones: | Automóvil |
| Frecuencia de la capacitancia @: | 630 pF @ 1MHz | Temperatura de funcionamiento: | -65°C ~ 150°C (TJ) |
Descripción de producto
SZ1SMB26AT3G 42.1V Clampada 14.2A Ipp Tvs Diodo de superficie montado SMB
Especificaciones deSZ1SMB26AT3G
| Tipo de producto | Descripción |
| Categoría | Protección del circuito |
| Las partidas de los aparatos de control de tensión de transición (TVS, por sus siglas en inglés) | |
| Diodos de TVS | |
| El Sr. | Es el nombre de la compañía. |
| Serie | Se trata de un sistema de control de las emisiones de gases de escape. |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| El tipo | - ¿ Qué? |
| Canales unidireccionales | 1 |
| Válvula de tensión - Parada inversa (tipo) | 26 V |
| Voltado - Descomposición (min) | 28.9V |
| Válvula de tensión de sujeción (máximo) | 42.1V |
| Corriente - Pulso máximo (10/1000μs) | 14.2A |
| Potencia - Pulsado máximo | 600 W |
| Protección de la línea eléctrica | - No, no lo sé. |
| Aplicaciones | Automóvil |
| Capacidad @ frecuencia | 630 pF @ 1MHz |
| Temperatura de funcionamiento | -65 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | DO-214AA, SMB |
| Paquete de dispositivos del proveedor | PYME |
| Número del producto de base | 1PYME |
Características delSZ1SMB26AT3G
■ Sumientes de sobrevoltaje transitorios de Zener
■ Rango de voltaje inverso máximo de trabajo − 5,0 V a 170 V para unidireccional y 10 V a 75 V para bidireccional
■ Rango de tensión de ruptura de avalancha estándar
-6,4 V a 209 V para el unidireccional, 11,1 V a 92,07 V para el bidireccional
■ Potencia máxima − 600 W @ 1,0 ms
■ Clasificación ESD de clase 3 (> 16 kV) por modelo del cuerpo humano
■ Tensión máxima de la abrazadera @ Corriente de pulso máximo
■ Bajas fugas < 5,0 μA por encima de 10 V
■ Destinado a la protección de tipo UL 497B
■ Tiempo de respuesta Normalmente < 1,0 ns
■ libre de Pb significa que la interconexión de segundo nivel está libre de Pb y el material de acabado terminal es estaño ((Sn) (IPC/JEDEC J-STD609A.01)
■ Prefijo SZ para aplicaciones automotrices y otras que requieren requisitos únicos de cambio de emplazamiento y de control; AEC-Q101 calificado y capaz de PPAP
Las aplicaciones deSZ1SMB26AT3G
La serie SZ1SMB está diseñada para proteger los componentes sensibles al voltaje de transientes de alto voltaje y alta energía.
Clasificaciones medioambientales y de exportación deSZ1SMB26AT3G
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.10.0080 |
