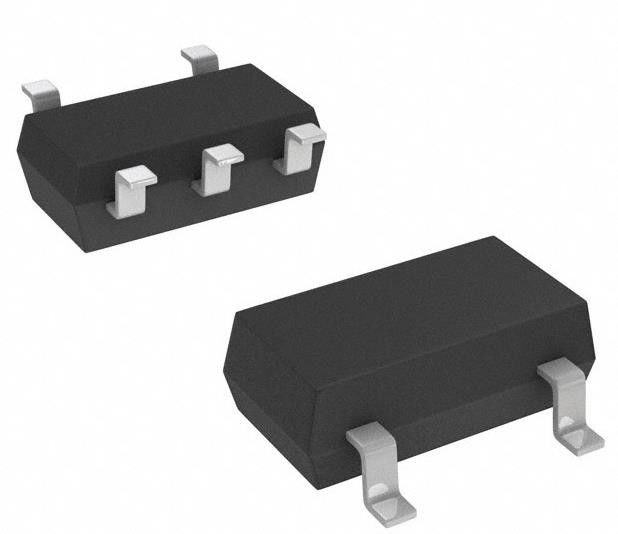

TC7S14FU Chip de circuito integrado Inversor IC de 1 canal Schmitt desencadenante 5-SSOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TC7S14FU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de lógica: | Inversor | Número de circuitos: | 1 |
|---|---|---|---|
| Número de entradas: | 1 | Características: | Schmitt Trigger |
| Voltagem - Suministro: | 2V ~ 6V | Actual - quieto (máximo): | 1 µA |
| Actual - salida alta, bajo: | 2.6mA, 2.6mA | Nivel entrado de la lógica - punto bajo: | 0.3V ~ 1.5V |
| Nivel entrado de la lógica - alto: | 1.5V ~ 4.2V | Retraso máximo de propagación @ V, Max CL: | 17ns @ 6V, 50pF |
Descripción de producto
TC7S14FU Chip de circuito integrado Inversor IC de 1 canal Schmitt desencadenante 5-SSOP
Especificaciones deTC7S14FU
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Toshiba Semiconductor y almacenamiento |
| Serie | TC7S |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de lógica | Las demás máquinas |
| Número de circuitos | 1 |
| Número de entradas | 1 |
| Características | Schmitt Trigger fue el primero. |
| Voltagem - Suministro | 2 V ~ 6 V |
| Corriente - Tranquilo (máximo) | 1 μA |
| Corriente - Salida alta y baja | 2.6 mA, 2.6 mA |
| Nivel de lógica de entrada - bajo | 0.3V ~ 1,5V |
| Nivel de lógica de entrada - alto | 1.5V ~ 4.2V |
| Tardor máximo de propagación @ V, máximo CL | 17ns @ 6V, 50pF |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 5-SSOP |
| Envase / estuche | Se trata de una serie de medidas de control de las emisiones de gases de escape. |
| Número del producto de base | 7S14 |
Características delTC7S14FU
• Alta velocidad: tpd = 11 ns (típico) a VCC = 5 V
• Baja disipación de energía: ICC = 1 μA (máximo) a Ta = 25°C
• Alta inmunidad al ruido: VH = 1,1 V a VCC = 5 V
• Capacidad de accionamiento de salida: 5 cargas LSTTL
• Impedancia de salida simétrica: ± 1 mA (min)
• Retrasos de propagación equilibrados: tpLH ∼− tpHL
• Amplio rango de tensión de funcionamiento: VCC (opr) = 2 a 6 V
Las aplicaciones deTC7S14FU
El TC7S14 es un inversor Schmitt C2MOS de alta velocidad fabricado con tecnología C2MOS de puerta de silicio.
Clasificaciones medioambientales y de exportación deTC7S14FU
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
