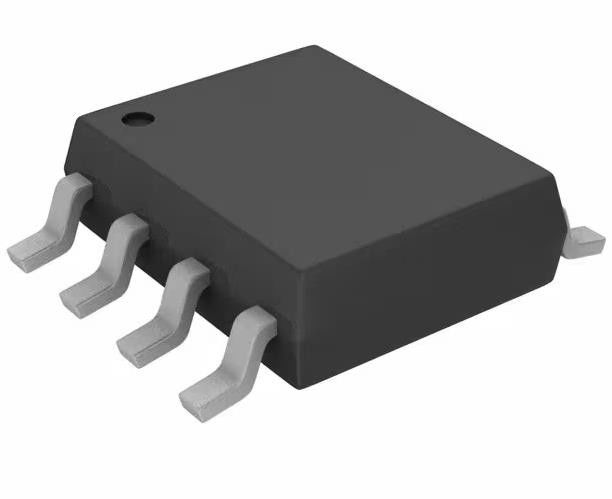

TC7W00FU Chip de circuito integrado de puertas NAND IC 2 canal 8-SSOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TC7W00FU |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de lógica: | NAND Gate | Número de circuitos: | 2 |
|---|---|---|---|
| Número de entradas: | 2 | Voltagem - Suministro: | 2V ~ 6V |
| Actual - quieto (máximo): | 1 µA | Actual - salida alta, bajo: | 5.2mA, 5.2mA |
| Nivel entrado de la lógica - punto bajo: | 0,5 V ~ 1,8 V | Nivel entrado de la lógica - alto: | 1.5V ~ 4.2V |
| Retraso máximo de propagación @ V, Max CL: | 13ns @ 6V, 50pF | Temperatura de funcionamiento: | -40 °C ~ 85 °C |
Descripción de producto
TC7W00FU Chip de circuito integrado de puertas NAND IC 2 canal 8-SSOP
Especificaciones deTC7W00FU
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Toshiba Semiconductor y almacenamiento |
| Serie | TC7W |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de lógica | Puerta NAND |
| Número de circuitos | 2 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Suministro | 2 V ~ 6 V |
| Corriente - Tranquilo (máximo) | 1 μA |
| Corriente - Salida alta y baja | 5.2mA, 5.2mA. El número de unidades de energía |
| Nivel de lógica de entrada - bajo | 0.5V ~ 1.8V |
| Nivel de lógica de entrada - alto | 1.5V ~ 4.2V |
| Tardor máximo de propagación @ V, máximo CL | 13ns @ 6V, 50pF |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 8-SSOP |
| Envase / estuche | 8-TSSOP, 8-MSOP (0,110", 2,80 mm de ancho) |
| Número del producto de base | 7W00 |
Características delTC7W00FU
• Alta velocidad: tpd = 6ns (típico) a VCC = 5V
• Baja disipación de energía: ICC = 1μA (máximo) a Ta = 25°C
• Alta inmunidad al ruido: VNIH = VNIL = 28% VCC (min)
• Capacidad de conducción de salida: 10 cargas LSTTL
• Impedancia de salida simétrica:
• Retrasos de propagación equilibrados:
• Amplio rango de tensión de funcionamiento: VCC = 2 a 6 V
Clasificaciones medioambientales y de exportación deTC7W00FU
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva RoHS |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
