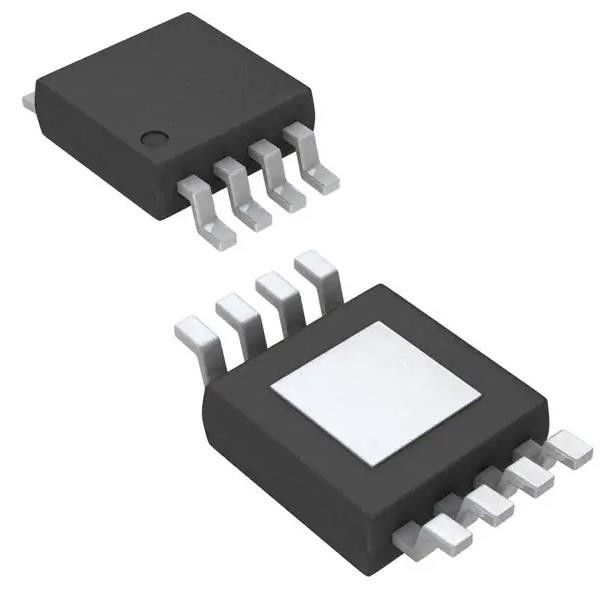

TPA2005D1DGNR amplificador de circuito integrado IC de 1 canal (mono) clase D 8-HVSSOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPA2005D1DGNR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| El tipo: | Clase D | Tipo de salida: | 1 canal (mono) |
|---|---|---|---|
| Max Output Power x canaliza @ la carga: | 1.45W x 1 @ 8Ohm | Voltagem - Suministro: | 2.5V ~ 5.5V |
| Características: | Entradas diferenciadas, cortocircuito y protección termal, cierre | Temperatura de funcionamiento: | -40 °C ~ 85 °C (TA) |
| Paquete de dispositivos del proveedor: | 8-HVSSOP | ||
Descripción de producto
TPA2005D1DGNR Amplificador de circuito integrado IC de 1 canal (mono) clase D 8-HVSSOP
Especificaciones de TPA2005D1DGNR
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Se trata de una línea | |
| Los amplificadores | |
| Amplificadores de audio | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| El tipo | Clase D |
| Tipo de salida | 1 canal (mono) |
| Potencia de salida máxima x canales @ carga | 1.45W x 1 @ 8 Ohm |
| Voltagem - Suministro | 2.5V ~ 5.5V |
| Características | Entradas diferenciales, cortocircuito y protección térmica, apagado |
| Tipo de montaje | Montura de la superficie |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Paquete de dispositivos del proveedor | 8-HVSSOP |
| Envase / estuche | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de ancho) Pad expuesto |
| Número del producto de base | TPA2005 |
Características delTPA2005D1DGNR
* 1,4 W en 8 Q desde una fuente de 5 V a THD = 10% (tipo)
* Máxima duración de la batería y calor mínimo
- Eficiencia con un altavoz 8-Q:
- El 84% a 400 mW
- 79% en 100 mW
- 2,8 mA de corriente quiescente
- Corriente de apagado de 0,5-A
* Capaz de conducir y
- altavoz 8-Q (2,5 V s Vop s 5,5 V) y un
- Altavoz de 4 Q (2.5 V s Vop s 4.2 V)
* Sólo tres componentes externos
- Optimizado PWM de salida de la etapa elimina el filtro de salida LCO
- Generado internamente 250-kHz conmutación de frecuencia elimina condensador y resistencia
- La mejora del PSRR (-71 dB a 217 Hz) y del amplio voltaje de alimentación (2,5 V a 5,5 V) elimina la necesidad de un regulador de voltaje
- El Desian totalmente diferencial reduce la rectificación RF y elimina el condensador de derivación
- El mejorado CMRR elimina dos condensadores de acoplamiento de entrada
* Paquete de ahorro de espacio
- paquete de 3 mm x 3 mm QFN (DRB)
- MicroStar Junior TM BGAP paquete de 2,5 mm x 2,5 mm (ZQY)
- 3 mm x 5 mm MSOP PowerPAD TM paquete (DGN)
* Utilice TPA2006D1 para compatibilidad lógica de 1.8 V en el pin de cierre
Las aplicaciones deTPA2005D1DGNR
Ideal para teléfonos móviles y PDA
Clasificaciones medioambientales y de exportación deTPA2005D1DGNR
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.33.0001 |
