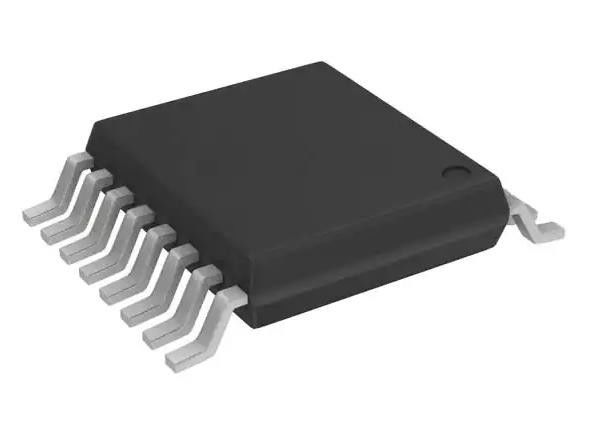

DS2762AE+025/T&R Chip de circuito integrado de la batería del monitor IC de iones de litio 16-TSSOP
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | DS2762AE+025/T&R |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Función: | Monitor de la batería | Química de la batería: | Iones de litio |
|---|---|---|---|
| Protección contra fallas: | Sobre corriente, sobre/bajo voltaje, cortocircuito | Interfaz: | 1-Wire |
| Temperatura de funcionamiento: | -20°C ~ 70°C (TA) | Tipo de montaje: | Montura de la superficie |
| Paquete de dispositivos del proveedor: | 16 - TSSOP | ||
Descripción de producto
DS2762AE+025/T&R Chip de circuito integrado de la batería del monitor IC de iones de litio 16-TSSOP
Especificaciones de DS2762AE+025/T y R
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Gestión de la batería | |
| El Sr. | En el asunto Analog Devices Inc./Maxim Integrated |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Estado del producto | No está disponible |
| Función | Monitoreo de la batería |
| Química de las baterías | Iones de litio |
| Número de células | - |
| Protección contra fallas | Sobrecorriente, sobre/bajo voltaje, cortocircuito |
| Interfaz | 1 alambre |
| Temperatura de funcionamiento | -20 °C ~ 70 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-TSSOP (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 16 - TSSOP |
| Número del producto de base | DS2762 |
Características delDS2762AE+025/T y R
Circuito de seguridad Li+
- Protección contra sobresaltos
- Protección contra sobrecorrientes y cortocircuitos
- Protección contra bajo voltaje
Se alerta al host cuando la corriente acumulada o la temperatura exceden los límites seleccionados por el usuario
0V Carga de recuperación de la batería
Disponible en dos configuraciones:
- Resistente de sentido interno de 25 m.
- Resistor de sentido externo seleccionado por el usuario
Medición actual
- Medición bidireccional de 12 bits
- Configuración del resistor de sentido interno:
- 0,625mA LSB y ±1,9A rango dinámico
- Configuración del resistor de sentido externo:
- 15,625 V LSB y ± 64 mV rango dinámico
Acumulación actual:
- Resistente de sentido interno: 0,25 mAhr LSB
- Resistencia de sentido externo: 6.25Vhr LSB
Medición de tensión con resolución de 4,88 mV
Medición de la temperatura mediante un sensor integrado con una resolución de 0,125 °C
Apoyo a las características de gestión y control de energía del sistema
32 bytes de EEPROM bloqueable
16 bytes de SRAM de uso general
Dallas 1-Wire®
- Interfaz con la dirección única del dispositivo de 64 bits
Bajo consumo de energía:
- Corriente activa: 60A tipo, 90A máximo
- Corriente de sueño: 1A tipo, 2A máximo
Las aplicaciones deDS2762AE+025/T y R
* PDAs
* Teléfonos móviles/teléfonos inteligentes
* Cámaras digitales
Clasificaciones medioambientales y de exportación deDS2762AE+025/T y R
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
