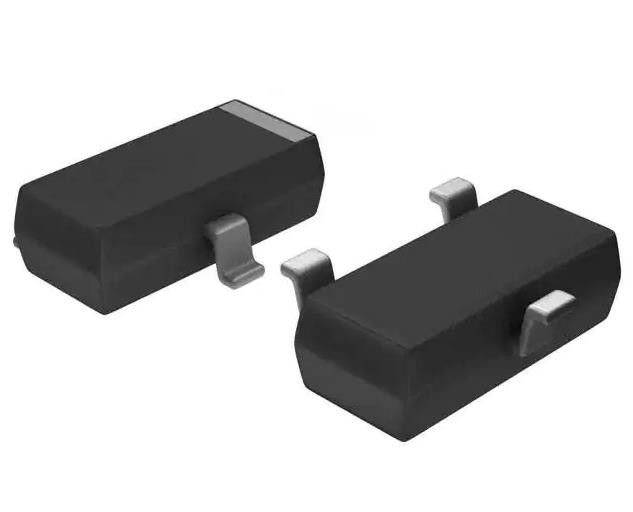

FDV301N Canal N 25 V 220mA (Ta) 350mW (Ta) Montaje de superficie SOT-23-3
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | FDV301N |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de FET: | N-canal | Tecnología: | MOSFET (óxido de metal) |
|---|---|---|---|
| Voltagem de salida a la fuente (Vdss): | 25 V | 25 V: | 220mA (TA) |
| Voltado de accionamiento (max Rds encendido, min Rds encendido): | 2.7V, 4.5V | Rds encendido (máximo) @ Id, Vgs: | 4 Ohms @ 400mA, 4,5 V |
| Vgs(th) (máximo) @ Id: | 1.06V @ 250μA | Carga de la puerta (Qg) (máximo) @ Vgs: | 0,7 nC @ 4,5 V |
| Vgs (máximo): | ±8V | ||
Descripción de producto
FDV301N Canal N 25 V 220mA (Ta) 350mW (Ta) Montaje de superficie SOT-23-3
Especificaciones de Las condiciones de los vehículos de la categoría M2
| Tipo de producto | Descripción |
| Categoría | Productos discretos de semiconductores |
| Transistores | |
| FET, MOSFET | |
| FET y MOSFET individuales | |
| El Sr. | en semi |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de FET | N-canal |
| Tecnología | MOSFET (óxido metálico) |
| Voltagem de salida a la fuente (Vdss) | 25 V |
| Corriente - Desagüe continuo (Id) @ 25°C | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. |
| Voltado de accionamiento (max Rds encendido, min Rds encendido) | 2.7V, 4.5V |
| Rds encendido (máximo) @ Id, Vgs | 4 Ohms @ 400mA, 4,5 V |
| Vgs(th) (máximo) @ Id | 1.06V @ 250μA |
| Carga de la puerta (Qg) (máximo) @ Vgs | 0.7 nC @ 4,5 V |
| Vgs (máximo) | ± 8V |
| Capacidad de entrada (Ciss) (máximo) @ Vds | 9.5 pF @ 10 V |
| Característica del FET | - |
| Disposición de energía (máximo) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Temperatura de funcionamiento | -55 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | El SOT-23-3 |
| Envase / estuche | TO-236-3, SC-59, SOT-23-3 y otros |
| Número del producto de base | FDV301 |
Características delLas condiciones de los vehículos de la categoría M2
• 25 V, 0,22 A continuo, 0,5 A máximo
* RDS (encendido) = 5 @ VGS = 2,7 V
* RDS (encendido) = 4 @ VGS = 4,5 V
• Requisitos de accionamiento de puertas de muy bajo nivel que permitan el funcionamiento directo en circuitos de 3 V. VGS ((th) < 1,06 V
• Zener de puerta-fuente para robustez ESD. > 6 kV Modelo del cuerpo humano
• Reemplazar varios transistores digitales NPN por un FET DMOS
• Este dispositivo está libre de Pb− y de halogenuros.
Las aplicaciones deLas condiciones de los vehículos de la categoría M2
Este transistor de efecto de campo de modo de mejora del nivel de lógica de N-Canal se produce utilizando la tecnología DMOS de alta densidad celular patentada de onsemi.
Clasificaciones medioambientales y de exportación deLas condiciones de los vehículos de la categoría M2
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.21.0095 |
