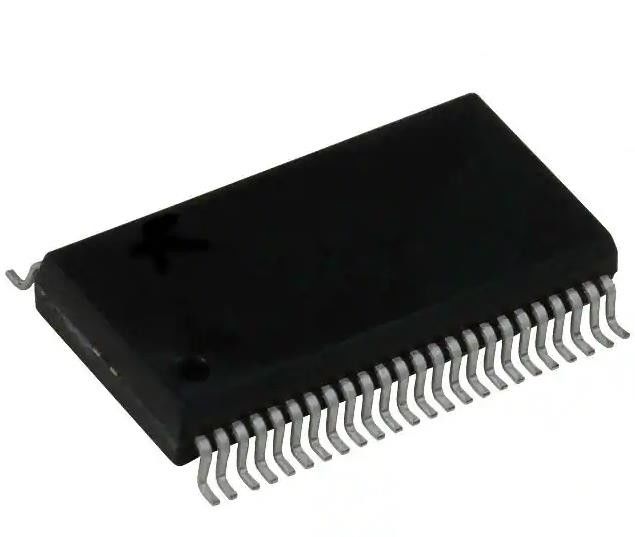

74LVTH162244DGGRG4 Buffer No Invertido 4 Elementos 4 bits por elemento 3 estados de salida
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | 74LVTH162244DGGRG4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de lógica: | Proteja, No-invirtiendo | Número de elementos: | 4 |
|---|---|---|---|
| Número de bits por elemento: | 4 | Tipo de salida: | 3-Estado |
| Corriente - Salida alta y baja: | 12 mA, 12 mA | Voltagem - Suministro: | 2.7V ~ 3.6V |
| Temperatura de funcionamiento: | -40 °C ~ 85 °C | Envase / estuche: | 48-TFSOP (0,240", 6,10 mm de ancho) |
Descripción de producto
74LVTH162244DGGRG4 Buffer No Invertido 4 Elementos 4 bits por elemento 3 estados de salida
Especificaciones de 74LVTH162244DGGRG4
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Los buffers, los controladores, los receptores y los transmisores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | 74VIV |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Puffer, sin invertir |
| Número de elementos | 4 |
| Número de bits por elemento | 4 |
| Tipo de entrada | - |
| Tipo de salida | 3 Estados |
| Corriente - Salida alta y baja | 12 mA, 12 mA |
| Voltagem - Suministro | 2.7V ~ 3.6V |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 48-TFSOP (0,240", 6,10 mm de ancho) |
| Paquete de dispositivos del proveedor | 48-TSSOP |
| Número del producto de base | Se trata de un producto de fabricación en el que se utilizan las siguientes sustancias: |
Características del 74LVTH162244DGGRG4
•Miembros de la familia Texas Instruments WidebusTM
• Los puertos de salida tienen resistencias equivalentes de la serie 22-Ω, por lo que no se requieren resistencias externas
• Soporte para el funcionamiento de señales de modo mixto (voltages de entrada y salida de 5 V con VCC de 3,3 V)
• Soporte para el funcionamiento no regulado de la batería hasta 2,7 V
• VOLP típico (salto de tierra de salida) < 0,8 V a VCC = 3,3 V, TA = 25 °C
• Apagado y encendido de 3 estados de soporte de inserción caliente
• La retención del bus en las entradas de datos elimina la necesidad de resistencias externas de tracción/retiración
• Los pines VCC y GND distribuidos minimizan el ruido de las conmutaciones de alta velocidad
• La arquitectura de flujo optimiza el diseño de PCB
• El rendimiento de cierre excede los 500 mA por JESD 17
• La protección de la DSE excede la DSE 22
El modelo del cuerpo humano (A114-A)
El modelo de la máquina de 200 V (A115-A)
Las aplicaciones de 74LVTH162244DGGRG4
Los dispositivos "LVTH162244 son búferes de 16 bits y controladores de línea diseñados para el funcionamiento VCC de bajo voltaje (3,3 V), pero con la capacidad de proporcionar una interfaz TTL a un entorno de sistema de 5 V.
Clasificaciones medioambientales y de exportación de74LVTH162244DGGRG4
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
