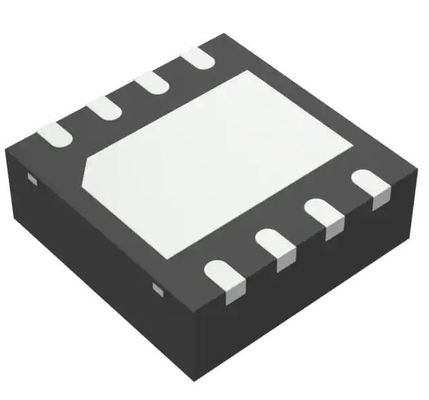

TPS28225TDRBRQ1 Conductor de puertas de puente IC no invertido 8-SON (3x3)
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS28225TDRBRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo del amplificador: | Sentido actual | Número de circuitos: | 1 |
|---|---|---|---|
| Tipo de salida: | de un solo extremo | Velocidad de subida: | 0.4V/µs |
| Producto de ganancia de ancho de banda: | 80kHz | Actual - prejuicio entrado: | µA 28 |
| Voltaje - compensación entrada: | µV 5 | Corriente - Suministro: | 65µA |
Descripción de producto
TPS28225TDRBRQ1 Conductor de puertas de puente IC no invertido 8-SON (3x3)
Especificaciones de TPS28225TDRBRQ1
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Los conductores de puertas | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Configuración impulsada | Medio puente |
| Tipo de canal | Sincronizado |
| Número de conductores | 2 |
| Tipo de puerta | MOSFET de canal N |
| Voltagem - Suministro | 4.5V ~ 8.8V |
| Voltado lógico - VIL, VIH | 0.8V y 2.1V |
| Corriente - Pico de salida (fuente, sumidero) | 2A, 2A |
| Tipo de entrada | No invertido |
| Válvulas de carga de las unidades de carga de las unidades de carga | 33 V |
| Tiempo de subida / caída (tipo) | 10 días, 10 días |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | Pantallas expuestas a 8-VDFN |
| Paquete de dispositivos del proveedor | 8-SON (3x3) |
| Número del producto de base | TPS28225 |
Característicasde lasTPS28225TDRBRQ1
• Calificado para aplicaciones automotrices
• Activa dos MOSFET de canal N con tiempo muerto adaptativo de 14 ns
• Voltagem de accionamiento de puertas amplias: 4,5 V a 8,8 V con mejor eficiencia a 7 V a 8 V
• Voltado de entrada del tren del sistema de generación de energía: 3 V a 27 V
• Señal PWM de entrada amplia: amplitud de 2 V a 13,2 V
• Capaz de conducir MOSFET con una corriente ≥ 40 A por fase
• Función de alta frecuencia: retraso de propagación de 14 ns y tiempo de subida o caída de 10 ns permiten FSW de hasta 2 MHz
• Capaz de propagar pulsos PWM de entrada < 30 ns
• La resistencia de encendido del conductor en el lado inferior (0,4 Ω) evita la corriente de transmisión relacionada con dV/dT
• Entrada PWM de tres estados para el apagado de la etapa de potencia
• Ahorro de espacio para activar las señales de entrada y salida en el mismo pin
• Apagado térmico
• Protección UVLO
• Diodo de arranque interno
• SOIC-8 económico y paquetes VSON-8 de 3 mm × 3 mm reforzados térmicamente
• Reemplazo de alto rendimiento de los populares controladores de entrada de tres estados
Descripcionesde lasTPS28225TDRBRQ1
• Conversores DC-DC multifásicos con control analógico o digital
• Rectificación síncrona para puntos de carga aislados
• Transmisor de carga inalámbrica
Clasificaciones medioambientales y de exportaciónde lasTPS28225TDRBRQ1
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
