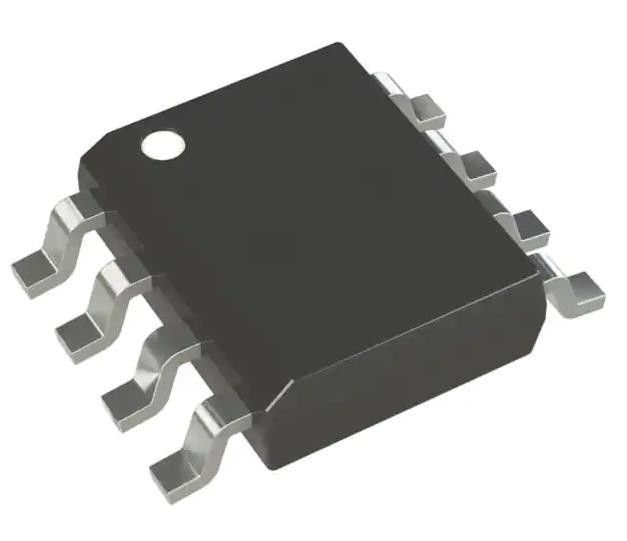

MCP1407T-E/SN Puerta de lado bajo de circuito integrado con controlador de chips IC no invertible 8-SOIC
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MCP1407T-E/N |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Configuración conducida: | Bajo-lado | Tipo de canal: | No casado |
|---|---|---|---|
| Número de conductores: | 1 | Tipo de puerta: | MOSFET de IGBT, canal N y canal P |
| Voltagem - Suministro: | 4.5V ~ 18V | Voltaje de la lógica - VIL, VIH: | 0,8 V, 2,4 V |
| Actual - salida máxima (fuente, fregadero): | 6A, 6A | Tipo de entrada: | No-inversión |
Descripción de producto
MCP1407T-E/SN Puerta de lado bajo de circuito integrado con controlador de chips IC no invertible 8-SOIC
Especificaciones de MCP1407T-E/N
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Los conductores de puertas | |
| El Sr. | Tecnología de microchips |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Configuración impulsada | El lado bajo |
| Tipo de canal | No casado |
| Número de conductores | 1 |
| Tipo de puerta | MOSFET de IGBT, canal N y canal P |
| Voltagem - Suministro | 4.5V ~ 18V |
| Voltado lógico - VIL, VIH | 0.8V y 2.4V |
| Corriente - Pico de salida (fuente, sumidero) | 6A, 6A |
| Tipo de entrada | No invertido |
| Tiempo de subida / caída (tipo) | 20 años, 20 años |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor | 8-SOIC |
| Número del producto de base | MCP1407 - El trabajo de los expertos |
Característicasde lasMCP1407T-E/N
• Corriente de salida máxima alta: 6,0 A (típica)
• Baja corriente de transmisión/conducción cruzada en la fase de salida
• Amplio rango de funcionamiento de la tensión de entrada:
- Desde 4,5 a 18 voltios.
• Capacidad de conducción de carga de alta capacidad:
- 2500 pF en 20 ns
- 6800 pF en 40 ns
• Tiempos de retraso cortos: 40 ns (típico)
• Tiempos de subida/baja iguales
• Baja corriente de suministro:
- Con Logic 1 Input 130 μA (típico)
- Con Logic ¥0 ¥ Entrada ¥ 35 μA (típico)
• Protección para el cierre: resistirá a la corriente inversa de 1,5A
• La entrada lógica soportará oscilaciones negativas de hasta 5V
• Pin compatible con los dispositivos TC4420/TC4429
• Paquetes SOIC, PDIP y DFN de 8 pin de 6 x 5 mm que ahorran espacio
Descripcionesde lasMCP1407T-E/N
• Fuentes de alimentación de modo de cambio
• Transformador de impulsos
• Conductores de líneas
• Motor y accionamiento de solenoides
Clasificaciones medioambientales y de exportaciónde lasMCP1407T-E/N
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
