TXB0104QPWRQ1 Traductor de nivel de tensión bidireccional 1 circuito 4 canal 100Mbps
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TXB0104QPWRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de circuitos: | 1 | Canales por el circuito: | 4 |
|---|---|---|---|
| Voltaje - VCCA: | 1,2 V ~ 3,6 V | Voltaje - VCCB: | 1,65 V ~ 5,5 V |
| Tipo de salida: | Tri-Estado, No Invertido | Tasa de datos: | 100Mbps |
| Temperatura de funcionamiento: | -40 °C ~ 125 °C (TA) | Tipo de canal: | Bi-direccional |
Descripción de producto
TXB0104QPWRQ1 Traductor de nivel de tensión bidireccional 1 circuito 4 canal 100Mbps
Especificaciones de TXB0104QPWRQ1
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Traductores, cambiadores de nivel | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Estado del producto | Actividad |
| Tipo de traductor | Nivel de tensión |
| Tipo de canal | Bi-direccional |
| Número de circuitos | 1 |
| Canales por circuito | 4 |
| Válvula de tensión - VCCA | 1.2 V ~ 3.6 V |
| Voltado - VCCB | 1.65 V ~ 5.5 V |
| Señales de entrada | - |
| Señales de salida | - |
| Tipo de salida | Triestado, no invertido |
| Tasa de datos | 100 Mbps |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TA) |
| Características | Detección de dirección automática |
| Tipo de montaje | Montura de la superficie |

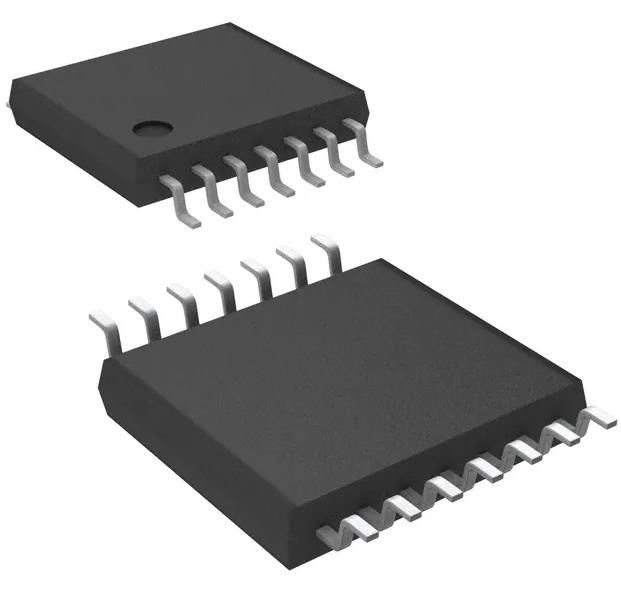

| Envase / estuche | 14-TSSOP (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 14-TSSOP |
| Número del producto de base | TXB0104 |
Característicasde lasTXB0104QPWRQ1
• Calificado para aplicaciones en el sector automotriz
• AEC-Q100 Calificado con los siguientes resultados
️ Grado de temperatura del dispositivo 1: rango de temperatura de funcionamiento ambiente de ¥40°C a +125°C
• 1,2 V a 3,6 V en el puerto A y 1,65 V a 5,5 V en el puerto B (VCCA ≤ VCCB)
• Característica de aislamiento de VCC Si una de las entradas de VCC está en GND, todas las salidas están en estado de alta impedancia
• Circuito de entrada de OE con referencia a VCCA
• Ioff admite el funcionamiento en modo de apagado parcial
• El rendimiento de cierre excede los 100 mA por JESD 78, clase II
• La protección de la DSE excede la DSE 22
Un puerto
• Modelo del cuerpo humano (A114-B) ± 2500 V
• Modelo de dispositivo cargado de ±1000 V (C101)
Puerto B
• Modelo del cuerpo humano de 15000 V (A114-B)
• Modelo de dispositivo cargado de ±1000 V (C101)
Descripcionesde lasTXB0104QPWRQ1
• Información y entretenimiento para automóviles
• Sistema avanzado de asistencia al conductor (ADAS)
• Telemática
Clasificaciones medioambientales y de exportaciónde lasTXB0104QPWRQ1
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
