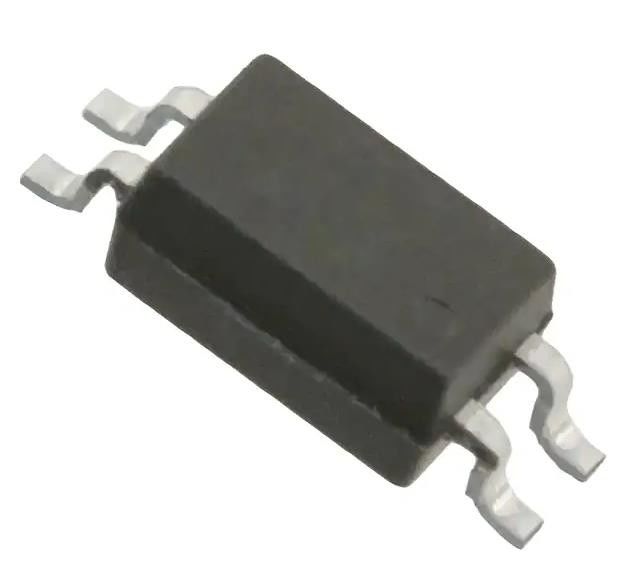

EL3H7 ((B) ((TA) -G Transistor de aislamiento óptico Salida 3750Vrms 1 Canal 4-SSOP
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | EL3H7 (B) (TA) - G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - aislamiento: | 3750Vrms | Ratio de transferencia actual (minuto): | 130% @ 5mA |
|---|---|---|---|
| Ratio de transferencia actual (máximo): | el 260% @ 5mA | Tiempo de subida / caída (tipo): | 5 μs, 3 μs |
| Tipo de entrada: | D.C. | Tipo de salida: | Transistor |
| Voltagem - salida (máximo): | Las demás: | Actual - salida/canal: | 50mA |
Descripción de producto
EL3H7 ((B) ((TA) -G Transistor de aislamiento óptico Salida 3750Vrms 1 Canal 4-SSOP
Especificaciones de Se trata de un sistema de control de la calidad.
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Las demás | |
| Transistores, optoaisladores de salida fotovoltaica | |
| El Sr. | Everlight Electronics Co Ltd. y sus subsidiarios |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Número de canales | 1 |
| Voltado - aislamiento | 3750Vrms |
| Relación de transferencia de corriente (min) | 130% @ 5mA |
| Relación de transferencia de corriente (máximo) | 260% @ 5mA |
| Tiempo de encendido / apagado (tipo) | - |
| Tiempo de subida / caída (tipo) | 5 μs, 3 μs |
| Tipo de entrada | D.C. |
| Tipo de salida | Transistores |
| Voltagem - salida (máximo) | Las demás: |
| Corriente - Salida / Canal | 50 mA |
| Voltado - hacia adelante (Vf) (tipo) | 1.2V |
| Corriente de corriente continua hacia adelante (Si) (máximo) | 50 mA |
| Vce Saturación (máximo) | 200 mV |
| Temperatura de funcionamiento | -55 °C ~ 110 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 4-SOIC (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 4-SSOP |
| Número del producto de base | EL3H7 |
Características del Se trata de un sistema de control de la calidad.
• libre de halógenos (Br < 900 ppm,Cl < 900 ppm, Br + Cl < 1500 ppm)
• Relación de transferencia de corriente (CTR: 50 ~ 600% en IF = 5mA, VCE = 5V) (CTR: 40 ~ 320% en IF = 10mA, VCE = 5V)
• Alta tensión de aislamiento entre entrada y salida (Viso=3750 V rms)
• SSOP compacto de 4 pines con un perfil de 2,0 mm
• Cumplimiento de la normativa REACH de la UE
• Libre de Pb y conforme a la norma RoHS.
• Aprobación UL y cUL (no E214129)
• VDE aprobado (no 132249)
• SEMKO aprobado
• aprobado por NEMKO
• aprobado por DEMKO
• aprobado por la FIMKO
Las aplicaciones de Se trata de un sistema de control de la calidad.
• Conversores de corriente continua
• Controladores programables
• Equipos de telecomunicaciones
• Transmisión de señales entre circuitos de diferentes potenciales e impedancia
Medio ambiente yClasificaciones de exportación de Se trata de un sistema de control de la calidad.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| El número de personas | El EAR99 |
| HTSUS | 8541.49.8000 |
