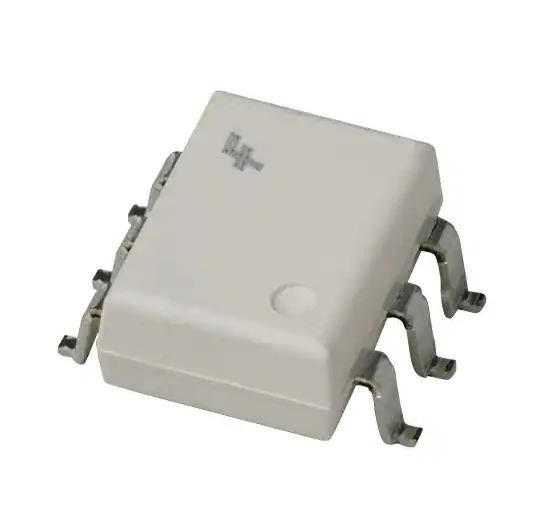

H11L1SR2M Optoisolador de salida lógica 1MHz Colector abierto 4170Vrms 1 canal
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | H11L1SR2M |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de canales: | 1 | Entradas - lado 1/Side 2: | 1/0 |
|---|---|---|---|
| Voltaje - aislamiento: | 4170Vrms | Tipo de entrada: | D.C. |
| Tipo de salida: | Colector abierto | Actual - salida/canal: | 50 mA |
| Tasa de datos: | 1MHz | TpLH/tpHL del retraso de propagación (máximo): | 4µs, 4µs |
Descripción de producto
H11L1SR2M Optoisolador de salida lógica 1MHz Colector abierto 4170Vrms 1 canal
Especificaciones de Se aplicará el procedimiento siguiente:
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Las demás | |
| Optoisoladores de salida lógica | |
| El Sr. | en semi |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Número de canales | 1 |
| Input - Página 1/Página 2 | 1 / 0 |
| Voltado - aislamiento | 4170Vrms |
| Imunidad transitoria en modo común (min) | - |
| Tipo de entrada | D.C. |
| Tipo de salida | Recolector abierto |
| Corriente - Salida / Canal | 50 mA |
| Tasa de datos | 1MHz |
| Retraso de propagación tpLH / tpHL (máximo) | 4 μs, 4 μs |
| Tiempo de subida / caída (tipo) | 100 n, 100 n |
| Voltado - hacia adelante (Vf) (tipo) | 1.2V |
| Corriente de corriente continua hacia adelante (Si) (máximo) | 30 mA |
| Voltagem - Suministro | 3 V ~ 15 V |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 6-SMD, Ala de la gaviota |
| Paquete de dispositivos del proveedor | 6-SMD |
| Número del producto de base | H1N1 y H1N2 |
Características del Se aplicará el procedimiento siguiente:
■ Alta velocidad de transmisión de datos, 1 MHz típico (NRZ)
■ libre de bloqueo y oscilación en todos los rangos de tensión y temperatura
■ Unidad compatible con microprocesadores
■ Fuentes de salida compatibles con la lógica 16 mA a 0,4 V máximo
■ Hysteresis garantizada de umbral de activación/desactivación
■ Amplia capacidad de tensión de alimentación, compatible con todos los sistemas lógicos populares
■ Seguridad y aprobaciones reglamentarias:
UL1577, 4.170 VACRMS durante 1 minuto
DIN-EN/IEC60747-5-5, 850 V Voltado máximo de aislamiento de trabajo
Las aplicaciones de Se aplicará el procedimiento siguiente:
■ aislador de lógica a lógica
■ Sensor de nivel de corriente programable
■ Receptor de línea Elimina el ruido y los problemas transitorios
■ Conversión de CA a TTL
■ Programación digital de las fuentes de alimentación
■ Interfaces de los ordenadores con los periféricos
Medio ambiente yClasificaciones de exportación de Se aplicará el procedimiento siguiente:
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.49.8000 |
