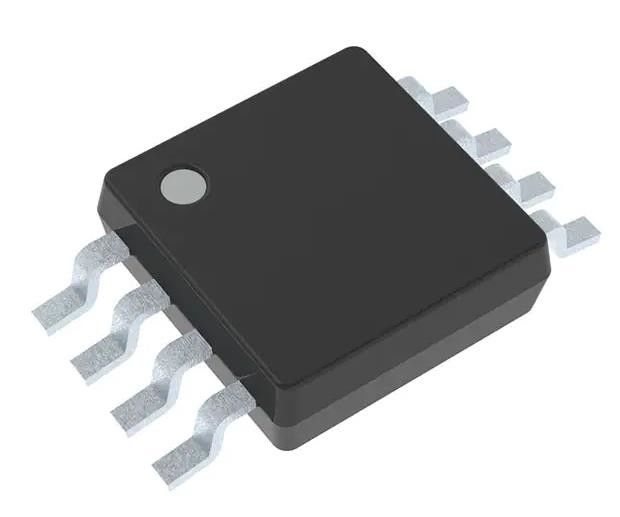

SN74LVC2G132DCUR Puerta NAND IC 2 Canal Schmitt desencadenante 8-VSSOP
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se trata de un sistema de control de las emisiones de gases de escape. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de lógica: | NAND Gate | Número de circuitos: | 2 |
|---|---|---|---|
| Número de entradas: | 2 | Características: | Schmitt Trigger |
| Voltagem - Suministro: | 1,65 V ~ 5,5 V | Corriente - Tranquilo (máximo): | µA 10 |
| Corriente - Salida alta y baja: | 32mA, 32mA | Nivel entrado de la lógica - punto bajo: | 0.39V ~ 1.87V |
| Alta luz: | SN74LVC2G132DCUR y puerta de entrada,8-VSSOP y puerta de entrada |
||
Descripción de producto
SN74LVC2G132DCUR Puerta NAND IC 2 Canal Schmitt desencadenante 8-VSSOP
Especificaciones de Se trata de un sistema de control de las emisiones de gases de escape.
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | 74LVC |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Puerta NAND |
| Número de circuitos | 2 |
| Número de entradas | 2 |
| Características | Schmitt Trigger fue el primero. |
| Voltagem - Suministro | 1.65V ~ 5.5V |
| Corriente - Tranquilo (máximo) | 10 μA |
| Corriente - Salida alta y baja | 32 mA, 32 mA |
| Nivel de lógica de entrada - bajo | 0.39V ~ 1.87V |
| Nivel de lógica de entrada - alto | 1.16V ~ 3.33V |
| Tardor máximo de propagación @ V, máximo CL | 5ns @ 5V, 50pF |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 8-VSSOP |
| Envase / estuche | 8-VFSOP (0,091", 2,30 mm de ancho) |
| Número del producto de base | Se aplicará a las máquinas de la categoría M3 |
Características del Se trata de un sistema de control de las emisiones de gases de escape.
* Disponible en el paquete de Texas Instruments NanoFree TwPackage
* Apoya el funcionamiento de 5 V Vcc
* Las entradas aceptan tensiones de hasta 5,5 V
* Tpd máximo de 5,3 ns a 3,3 V
* Bajo consumo eléctrico, 10 pA max lcc
* +24 mA de salida de la unidad a 3,3 V
* Volp típico (salto de tierra de salida) < 0,8 V aVcc = 3,3 V, TA = 25C
* VoHv típico > 2 V en Vcc = 3,3 V, TA = 25 C
* loff Apoya la inserción en vivo, el modo de apagado parcial y la protección de la unidad trasera
* Apoyar la conversión hacia abajo (5V a 3.3V y 3.3V a 1.8V)
* Rendimiento de cierre superior a 100 mA por JESD 78, clase II
* La protección de la DSE excede la DSEJ
- 222000-V Modelo del cuerpo humano (A114-A)
- Modelo de máquina de 200 V ((A115-A)
- Modelo de dispositivo cargado de 1000 V (C101)
Las aplicaciones de Se trata de un sistema de control de las emisiones de gases de escape.
Esta puerta NAND dual de 2 entradas con entradas de disparador Schmitt está diseñada para el funcionamiento VCC de 1,65-V a 5,5-V.
Medio ambiente yClasificaciones de exportación de Se trata de un sistema de control de las emisiones de gases de escape.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
