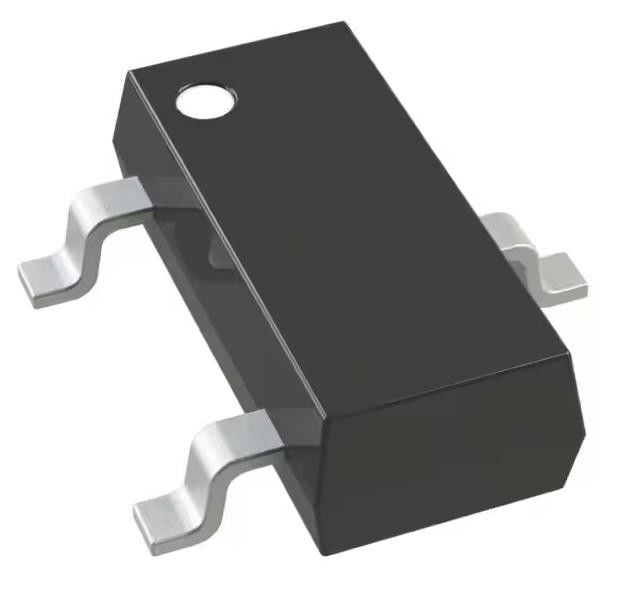

TLV431AFTA IC de referencia de voltaje de derivación ajustable 1.24V 18 VV ± 1% 15 mA SOT-23-3
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TLV431AFTA |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 |
|
Información detallada |
|||
| Tipo de referencia: | Desviación | Tipo de salida: | Adjustable |
|---|---|---|---|
| Válvulas de tensión y de salida (min/fija): | 1.24V | Voltagem - salida (máximo): | Las demás: |
| Corriente - Producción: | 15 mA | Las normas de seguridad: | ± 1% |
| Actual - cátodo: | 100 µA | Temperatura de funcionamiento: | -40 °C ~ 125 °C (TA) |
| Alta luz: | Chips de circuito integrado TLV431AFTA,SOT-23-3 Chip de circuito integrado |
||
Descripción de producto
TLV431AFTA IC de referencia de voltaje de derivación ajustable 1.24V 18 VV ± 1% 15 mA SOT-23-3
Especificaciones de Se aplicará el procedimiento siguiente:
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Válvula de referencia de tensión | |
| El Sr. | Diodos incorporados |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Estado del producto | Actividad |
| Tipo de referencia | - ¿Qué haces? |
| Tipo de salida | Adjustable |
| Válvulas de tensión y de salida (min/fija) | 1.24 V |
| Voltagem - salida (máximo) | de tensión de 18 V |
| Corriente - Producción | 15 mA |
| Las normas de seguridad | ± 1% |
| Coeficiente de temperatura | - |
| Ruido - de 0,1 Hz a 10 Hz | - |
| Ruido - de 10 Hz a 10 kHz | - |
| Voltado - Entrada | - |
| Corriente - Suministro | - |
| Corriente - Cátodo | 100 μA |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | TO-236-3, SC-59, SOT-23-3 y otros |
| Paquete de dispositivos del proveedor | El SOT-23-3 |
| Número del producto de base | Se trata de la TLV 431. |
Características delSe aplicará el procedimiento siguiente:
* Función de baja tensión VREF = 1,24V
* Rango de temperatura de -40 a +125°C
* Tolerancia de tensión de referencia a +25°C
- 0,2% TLV431T
- 0,5% TLV431B
- 1% TLV431A
* Desviación de temperatura típica
- 4 mV (0°C a +70°C)
- 6mV (de -40°C a +85°C)
- 11mV (-40°C a +125°C)
* Corriente de cátodo mínima de 80 μA
* 0,25Ω Impedancia de salida típica
* Tensión de salida ajustable VREF a 18V
* Completamente libre de plomo y totalmente compatible con RoHS (Notas 1 y 2)
* Libre de halógenos y antimonio.
* Se dispone de una pieza compatible con la automoción en una hoja de datos separada (TLV431Q)
Las aplicaciones deSe aplicará el procedimiento siguiente:
El TLV431 es un regulador de derivación ajustable de tres terminales que ofrece una excelente estabilidad de temperatura y capacidad de manejo de corriente de salida de hasta 20mA.La tensión de salida puede ajustarse a cualquier tensión elegida entre 1.24 V y 18 V mediante la selección de dos resistencias divisoras externas.
Clasificaciones medioambientales y de exportación deSe aplicará el procedimiento siguiente:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
