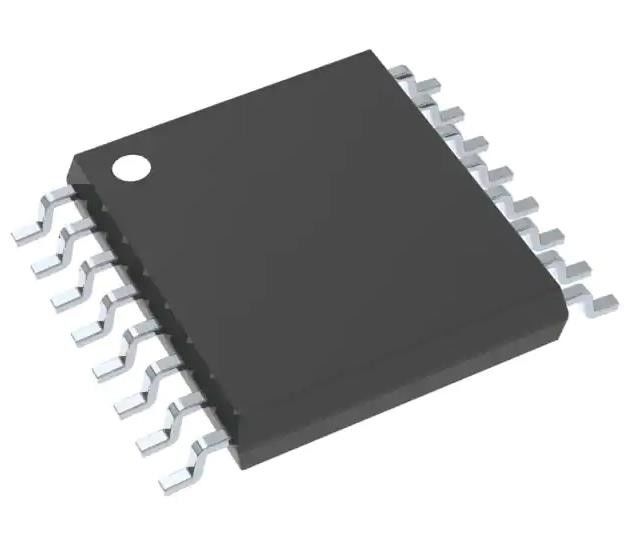

ADS7280IPW Convertidor analógico a digital de 14 bits 2 Entrada 1 SAR 16-TSSOP
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se trata de un sistema de control de velocidad. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de pedazos: | 14 | Tasa de muestreo (por segundo): | 1m |
|---|---|---|---|
| Número de entradas: | 2 | Tipo de entrada: | Pseudo-diferencial, solo terminado |
| Interfaz de datos: | SPI, DSP | Configuración: | MUX-S/H-ADC |
| Ratio - ENVIANDO Y DIRIGIENDO: ADC: | 1:01 | Número de convertidores del A/D: | 1 |
Descripción de producto
ADS7280IPW Convertidor analógico a digital de 14 bits 2 Entrada 1 SAR 16-TSSOP
Especificaciones de Se trata de un sistema de control de velocidad.
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Adquisición de datos | |
| Convertidores analógicos a digitales (ADC) | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | El tubo |
| Estado del producto | Actividad |
| Número de bits | 14 |
| Tasa de muestreo (por segundo) | 1M |
| Número de entradas | 2 |
| Tipo de entrada | Seudo-diferencial, con un solo final |
| Interfaz de datos | SPI, DSP |
| Configuración | Muchos de los componentes de los sistemas de control de velocidad se utilizaron en el ensayo de los sistemas de control de velocidad. |
| Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | 1:01 |
| Número de convertidores A/D | 1 |
| Arquitectura | El SAR |
| Tipo de referencia | Exterior |
| Voltado - Suministro, analógico | 5 V |
| Voltagem - Alimentación, digital | 1.65V ~ 5.5V |
| Características | - |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Envase / estuche | 16-TSSOP (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 16 - TSSOP |
| Tipo de montaje | Montura de la superficie |
| Número del producto de base | Se trata de un sistema de control de velocidad. |
Características del Se trata de un sistema de control de velocidad.
* Alimentación analógica de 2,7 V a 5,5 V, baja potencia:
- 13,7 mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz Tasa de muestreo 3V s +VA S 5.5V,900kHz Tasa de muestreo 2.7V S +VA S 3V
* Excelente rendimiento de CC:
- +0.4LSB Tipo,土1.0LSB Máximo INL
- +0,4 LSB Tipo,土1,0 LSB Máximo DNL
- +0.8mV Max error de desplazamiento a 3Vl
- +1,25 mV Max error de desplazamiento a 5V
* Excelente rendimiento de CA a f = 10 kHz con SNR de 85,9 dB,105.3dB SFDR, -100.1dB THD
* Reloj de conversión incorporado (CCLK)
* Alimentación de 1,65 a 5,5 V:
- Interfaz en serie compatible con SPITM/DSP
- SCLK hasta 50MHz
* Modo de apagado completo:
- No hay energía.
- La siesta está apagada.
- Siesta automática apagado.
* Rango de entrada unipolar: 0V a VREF
* Reinicio del software
* Global CONVST (Independiente de las CS)
* Estado programable/Polaridad EOC/INT
* 4 * 4 paquetes QFN-16 y TSSOP-16
* Modo Daisy-Chain con múltiples chips
* Salida de bits de TAG programable
* Modo de selección de canal automático/manual (ADS7280)
Las aplicaciones de Se trata de un sistema de control de velocidad.
* Comunicaciones
* Interfaz del transductor
* Instrumentos médicos
* Magnetómetros
* Control de procesos industriales
* Sistemas de adquisición de datos
* Equipo de ensayo automático
Medio ambiente yClasificaciones de exportación de Se trata de un sistema de control de velocidad.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
