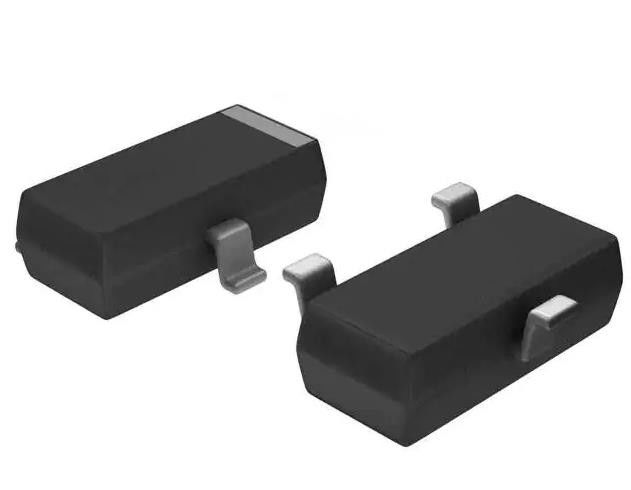

FDN335N N-Canal 20 V 1.7A (Ta) 500 mW (Ta) Montaje de superficie SOT-23-3
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | FDN335N |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de FET: | N-canal | Voltagem de salida a la fuente (Vdss): | 20 V |
|---|---|---|---|
| Corriente - Desagüe continuo (Id) @ 25°C: | 1.7A (TA) | Voltado de accionamiento (max Rds encendido, min Rds encendido): | 2.5V, 4.5V |
| Rds encendido (máximo) @ Id, Vgs: | 70mOhm @ 1.7A, 4.5V | Vgs(th) (máximo) @ Id: | 1.5V @ 250µA |
| Carga de la puerta (Qg) (máximo) @ Vgs: | 5 nC @ 4,5 V | Vgs (máximo): | ±8V |
| Capacitancia entrada (CISS) (máximo) @ Vds: | Se aplicarán las siguientes medidas: | Disipación de poder (máxima): | 500mW (TA) |
Descripción de producto
FDN335N N-Canal 20 V 1.7A (Ta) 500 mW (Ta) Montaje de superficie SOT-23-3
Especificaciones de Las condiciones de las condiciones de trabajo se determinarán en el anexo I.
| Tipo de producto | Descripción |
| Categoría | Productos discretos de semiconductores |
| Transistores | |
| FET, MOSFET | |
| FET y MOSFET individuales | |
| El Sr. | en semi |
| Serie | PowerTrench® |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de FET | N-canal |
| Tecnología | MOSFET (óxido metálico) |
| Voltagem de salida a la fuente (Vdss) | 20 V |
| Corriente - Desagüe continuo (Id) @ 25°C | 1.7A (Ta) |
| Voltado de accionamiento (max Rds encendido, min Rds encendido) | 2.5V y 4.5V |
| Rds encendido (máximo) @ Id, Vgs | Se aplicarán las siguientes medidas: |
| Vgs(th) (máximo) @ Id | 1.5V @ 250 μA |
| Carga de la puerta (Qg) (máximo) @ Vgs | 5 nC @ 4,5 V |
| Vgs (máximo) | ± 8V |
| Capacidad de entrada (Ciss) (máximo) @ Vds | Se aplicarán las siguientes medidas: |
| Característica del FET | - |
| Disposición de energía (máximo) | 500 mW (Ta) |
| Temperatura de funcionamiento | -55 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | El SOT-23-3 |
| Envase / estuche | TO-236-3, SC-59, SOT-23-3 y otros |
| Número del producto de base | FDN335 |
Características del Las condiciones de las condiciones de trabajo se determinarán en el anexo I.
• 1,7 A, 20 V. R DS ((ON) = 0,07 Ω @ V GS = 4,5 V RDS ((ON) = 0,100 Ω @ V GS = 2,5 V
• Baja carga de la puerta (3,5nC típico).
• Tecnología de zanja de alto rendimiento para R DS (ON) extremadamente baja
• Alta potencia y capacidad de manejo de corriente
Las aplicaciones de Las condiciones de las condiciones de trabajo se determinarán en el anexo I.
• Conversor de corriente continua
• Interruptor de carga
Medio ambiente yClasificaciones de exportación de Las condiciones de las condiciones de trabajo se determinarán en el anexo I.
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.21.0095 |
