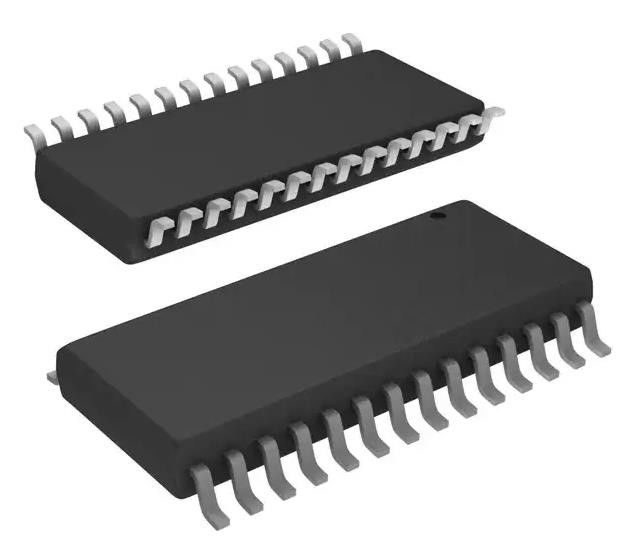

IRS2336DSTRPBF Conducidor de puente de puente IC de inversión 28-SOIC
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Los Estados miembros deben garantizar que: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Configuración conducida: | Semipuente | Tipo de canal: | trifásico |
|---|---|---|---|
| Número de conductores: | 6 | Tipo de puerta: | IGBT, MOSFET del canal N |
| Voltagem - Suministro: | 10V ~ 20V | Voltaje de la lógica - VIL, VIH: | 0.8V, 2.5V |
| Actual - salida máxima (fuente, fregadero): | 200mA, 350mA | Tipo de entrada: | Inversión |
| Alto voltaje lateral - máximo (tirante): | Las demás: | Tiempo de subida / caída (tipo): | 125ns, 50ns |
Descripción de producto
IRS2336DSTRPBF Conducidor de puente de puente IC de inversión 28-SOIC
Especificaciones deLos Estados miembros deben garantizar que:
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Los conductores de puertas | |
| El Sr. | Tecnologías Infineon |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Programable con llave digital | No verificado |
| Configuración impulsada | Medio puente |
| Tipo de canal | 3 fases |
| Número de conductores | 6 |
| Tipo de puerta | IGBT, MOSFET de canal N |
| Voltagem - Suministro | 10 V ~ 20 V |
| Voltado lógico - VIL, VIH | 0.8V y 2.5V |
| Corriente - Pico de salida (fuente, sumidero) | 200 mA, 350 mA |
| Tipo de entrada | Inversión |
| Válvulas de carga de las unidades de carga de las unidades de carga | Las demás: |
| Tiempo de subida / caída (tipo) | 125 ns, 50 ns |
| Temperatura de funcionamiento | -40 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | 28 - SOIC (0,295", 7,50 mm de ancho) |
| Paquete de dispositivos del proveedor | 28-SOIC |
| Número del producto de base | El IRS2336 |
Características del Los Estados miembros deben garantizar que:
* Activa hasta seis dispositivos de alimentación IGBT/MOSFET
* Fuentes de alimentación de conducción de puertas de hasta 20 V por canal
* Funcionalidad de arranque integrada (IRS2336))
* Protección contra sobrecorriente
* Entrada de apagado por exceso de temperatura
* Filtro de entrada avanzado
* Protección integrada del tiempo muerto
* Protección contra disparos (conducción cruzada)
* Bloqueo de bajo voltaje para VCC y VBS
* Habilitar/desactivar la entrada y la notificación de fallos
* Temporización ajustable sin fallas
* Separar la lógica y los motivos de poder
* 3.3 V de entrada lógica compatible
* Tolerancia al voltaje transitorio negativo
* Diseñado para su uso con fuentes de alimentación bootstrap
* Retrasos de propagación igualados para todos los canales
* Rango de funcionamiento de -40°C a 125°C
* Conforme con la Directiva RoHS
* Sin plomo
Las aplicaciones de Los Estados miembros deben garantizar que:
* Alimentación del motor del aparato
* Servo accionamiento
* Accesorios de microinversores
* Inversores de tres fases de uso general
Medio ambiente yClasificaciones de exportación de Los Estados miembros deben garantizar que:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
