TPS56720PWPR Regulador de conmutación de cañón IC Positivo ajustable 0.6V 1 Salida 7A
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS56720PWPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de salida: | Ajustable (programable) | Número de reguladores: | 1 |
|---|---|---|---|
| Voltagem - Entrada (máximo): | 17V | Válvulas de tensión y de salida (min/fija): | 0.6V |
| Voltagem - salida (máximo): | 1.87V | Corriente - Producción: | 7A |
| Frecuencia - Cambio: | 500 kHz | Rectificador sincrónico: | - ¿ Qué? |
| Alta luz: | TPS56720PWPR,TPS56720PWPR Regulador de conmutación de cañón IC |
||
Descripción de producto
TPS56720PWPR Regulador de conmutación de cañón IC Positivo ajustable 0.6V 1 Salida 7A
Especificaciones deTPS56720PWPR: las condiciones de los vehículos de transporte de pasajeros
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Reguladores de tensión - Reguladores de conmutación de corriente continua | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Los datos de los datos de los Estados miembros se publicarán en el Diario Oficial de la Unión Europea. |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Función | Descenso |
| Configuración de salida | Es positivo. |
| Topología | - ¿ Por qué? |
| Tipo de salida | Se ajusta (se puede programar) |
| Número de resultados | 1 |
| Voltagem - Entrada (min) | 4.5V |
| Voltagem - Entrada (máximo) | 17 V |
| Válvulas de tensión y de salida (min/fija) | 0.6V |
| Voltagem - salida (máximo) | 1.87V |
| Corriente - Producción | 7A |
| Frecuencia - Cambio | 500 kHz |
| Rectificador sincrónico | - ¿ Qué? |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TJ) |
| Tipo de montaje | Montura de la superficie |

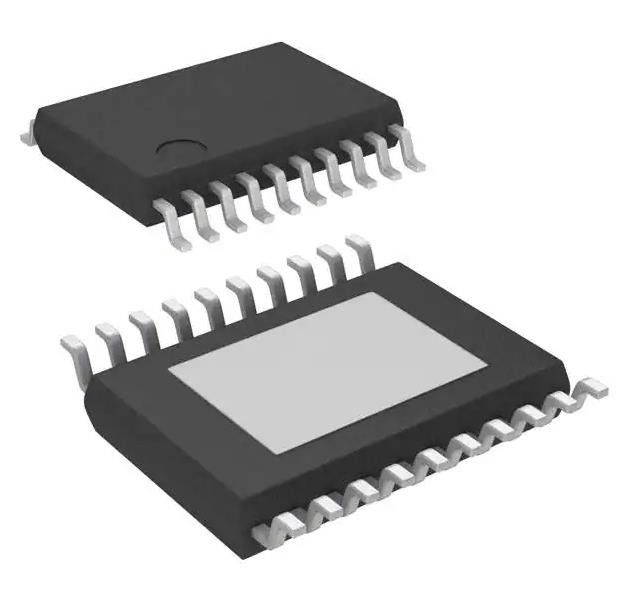

| Envase / estuche | 20-PowerTSSOP (0,173", 4,40 mm de ancho) |
| Paquete de dispositivos del proveedor | 20 - HTSSOP |
| Número del producto de base | TPS56720: las condiciones de los productos |
Características del TPS56720PWPR: las condiciones de los vehículos de transporte de pasajeros
• Control D-CAP2TM
¢ Rango de voltaje de entrada: 4,5 V a 17 V
Frecuencia de conmutación: 500 kHz
Optimizado para un inductor de 1,0 a 2,2 μH
• Precisión de la tensión de salida del ±1%
• Características a través de una interfaz compatible I2C
Voltado de salida (VID): 0,6V a 1,87V en 10mV
– Auto-Skip Eco-mode™ ON/OFF (Light-load)
El objetivo límite actual: 40% a 160%
Activar IC, leer de nuevo
Protección contra el hipo en modo ON/OFF
• Características de las terminales de los circuitos integrados
Inicio mediante resistencia externa Voltado de salida con pin VFB: 0,6V a 1,87V
¢ arranque suave ajustable, arranque monótono pre-biasado
¢ Poderoso y bueno
Programación de direcciones I2C (2 bits)
• Control de limitación de la sobrecorriente ciclo por ciclo
• Apagamiento térmico (TST)
• Bloqueo de bajo voltaje (UVLO)
• Paquete TSSOP (PWP) con PowerPADTM
Las aplicaciones de TPS56720PWPR: las condiciones de los vehículos de transporte de pasajeros
• Procesadores de medios para aplicaciones de consumo: televisores digitales, decodificadores (STB, reproductor de DVD/Blu-ray, módem por cable/satélite)
• Procesadores SoC
• Sistemas de distribución de energía de alta densidad
Clasificaciones medioambientales y de exportación deTPS56720PWPR: las condiciones de los vehículos de transporte de pasajeros
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
