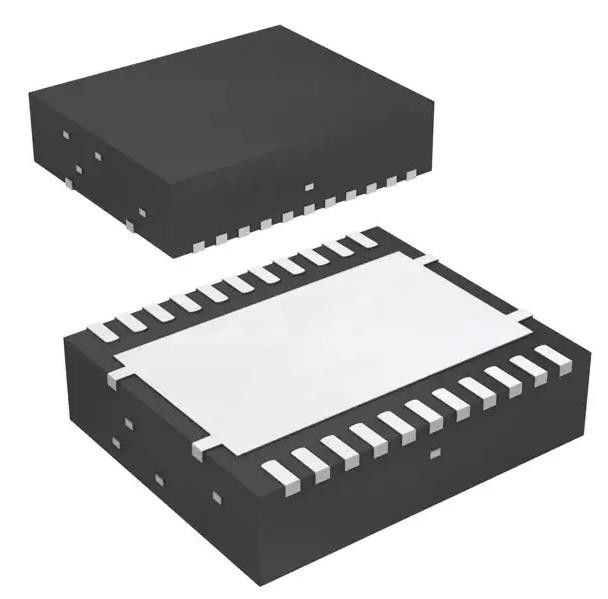

TPS56221DQPR Regulador de conmutación de cañón IC Positivo ajustable 0.6V 1 Salida 25A
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS56221DQPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Tipo de salida: | Adjustable | Número de resultados: | 1 |
|---|---|---|---|
| Voltagem - Entrada (min): | 4.5V | Voltagem - Entrada (máximo): | 14V |
| Válvulas de tensión y de salida (min/fija): | 0.6V | Voltagem - salida (máximo): | 13.02V |
| Corriente - Producción: | 25A | Frecuencia - Cambio: | 300kHz, 500kHz, 950kHz |
| Alta luz: | TPS56221DQPR,TPS56221DQPR Regulador de conmutación de cañón IC,Buck Switching Regulator ajustable positivo IC |
||
Descripción de producto
TPS56221DQPR Regulador de conmutación de cañón IC Positivo ajustable 0.6V 1 Salida 25A
Especificaciones de TPS56221DQPR (en inglés)
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Reguladores de tensión - Reguladores de conmutación de corriente continua | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Función | Descenso |
| Configuración de salida | Es positivo. |
| Topología | - ¿ Por qué? |
| Tipo de salida | Adjustable |
| Número de resultados | 1 |
| Voltagem - Entrada (min) | 4.5V |
| Voltagem - Entrada (máximo) | 14 V |
| Válvulas de tensión y de salida (min/fija) | 0.6V |
| Voltagem - salida (máximo) | 13.02V |
| Corriente - Producción | 25A |
| Frecuencia - Cambio | 300 kHz, 500 kHz y 950 kHz |
| Rectificador sincrónico | - ¿ Qué? |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Envase / estuche | El número de unidades de carga de la unidad |
| Paquete de dispositivos del proveedor | Las medidas de seguridad se aplican a las instalaciones de la categoría M2 y M3. |
| Número del producto de base | TPS56221 |
Características del TPS56221DQPR (en inglés)
• Rango de voltaje de entrada de 4,5 V a 14 V
• Incorpora tecnología de bloque de energía
• Corriente de salida de hasta 25 A
• Opciones de frecuencia fija de 300 kHz, 500 kHz y 1 MHz
• Detección de MOSFET RDS de lado alto y de lado bajo
• Comienzo suave programable
• 600 mV de voltaje de referencia con una precisión del 1%
• Control del modo de voltaje con alimentación por adelantado
• Apoya la salida prejuiciada
• Apagado térmico
• Paquete PowerPADTM PQFN de 22 pines de 5 mm × 6 mm
Las aplicaciones de TPS56221DQPR (en inglés)
• Módulos de alimentación en el punto de carga (POL)
• Convertidores de CC-DC de alta densidad para aplicaciones de telecomunicaciones y redes
Clasificaciones medioambientales y de exportación deTPS56221DQPR (en inglés)
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| Estatus de REACH | Reacción afectada |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
