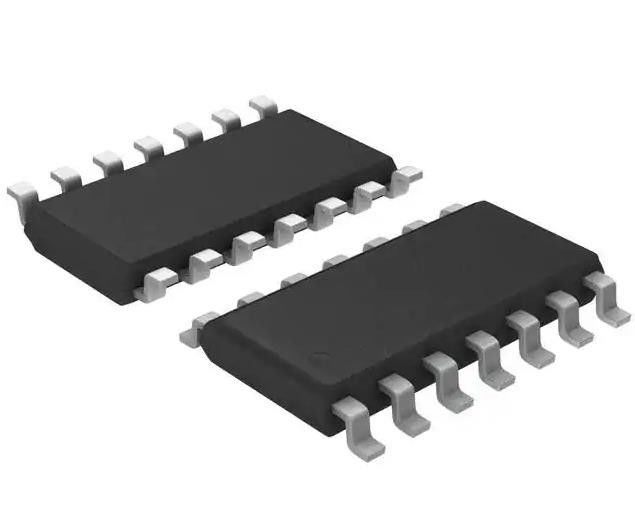

TC74HC02AF NOR Puerta de circuito integrado con chip de 4 canales 14-SOP
Datos del producto:
| Lugar de origen: | El original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TC74HC02AF: el número de unidades |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Estado del producto: | No para nuevos diseños | Tipo de lógica: | NI puerta |
|---|---|---|---|
| Número de circuitos: | 4 | Número de entradas: | 2 |
| Voltagem - Suministro: | 2V ~ 6V | Corriente - Tranquilo (máximo): | 1 µA |
| Corriente - Salida alta y baja: | 5.2mA, 5.2mA | Nivel entrado de la lógica - punto bajo: | 0,5 V ~ 1,8 V |
Descripción de producto
TC74HC02AF Puerta O no Los circuitos integrados de circuitos integrados 4 canales 14-SOP
Especificaciones de TC74HC02AF: el número de unidades
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Toshiba Semiconductor y almacenamiento |
| Serie | 74HC |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | No para nuevos diseños |
| Tipo de lógica | Puerta NOR |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Suministro | 2 V ~ 6 V |
| Corriente - Quiescente (máximo) | 1 μA |
| Corriente - Salida alta y baja | 5.2mA, 5.2mA. El número de unidades de energía |
| Nivel de lógica de entrada - bajo | 0.5V ~ 1.8V |
| Nivel de lógica de entrada - alto | 1.5V ~ 4.2V |
| Tardor máximo de propagación @ V, máximo CL | 13ns @ 6V, 50pF |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 14-SOP |
| Envase / estuche | El sistema de control de la velocidad es el siguiente: |
| Número del producto de base | Las demás: |
Características del TC74HC02AF: el número de unidades
• Alta velocidad: tpd = 6 ns (típico) a VCC = 5 V
• Baja disipación de energía: ICC = 1 μA (máximo) a Ta = 25°C
• Alta inmunidad al ruido: VNIH = VNIL = 28% VCC (min)
• Capacidad de accionamiento de salida: 10 cargas LSTTL
• Impedancia de salida simétrica: ± 1 mA (min)
• Retrasos de propagación equilibrados: tpLH ∼− tpHL
• Amplio rango de tensión de funcionamiento: VCC (opr) = 2 a 6 V
• Pin y función compatibles con el 74LS02
Descripciones de TC74HC02AF: el número de unidades
El TC74HC02A es un CMOS de alta velocidad 2-INPUT NOR GATE fabricado con tecnología de puerta de silicio C2MOS.
Clasificaciones medioambientales y de exportación deTC74HC02AF: el número de unidades
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva RoHS |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
