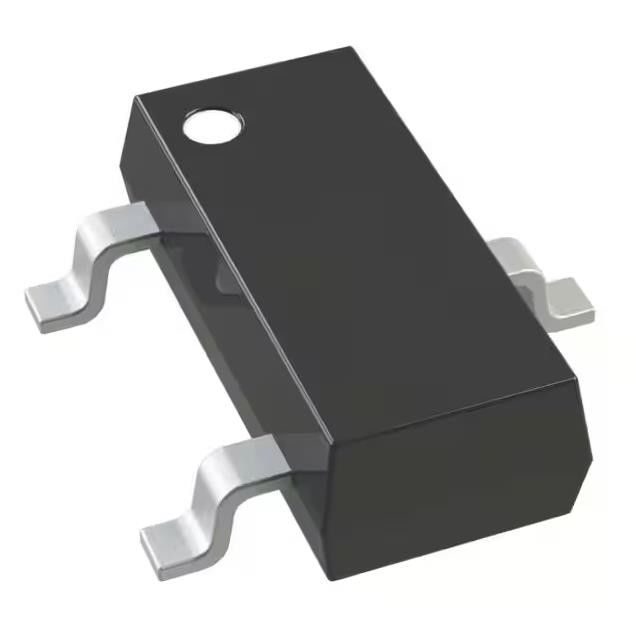

BSS138-7-F Transistor Circuito integrado 50V 200mA Canal N Mosfet IC SOT-23-3
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | BSS138-7-F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Drene al voltaje de la fuente (Vdss): | 50 V | Actual - dren continuo (identificación) @ 25°C: | 220mA (TA) |
|---|---|---|---|
| Voltaje de la impulsión (Max Rds On, Min Rds On): | 10V | Rds en (máximo) @ la identificación, Vgs: | 3.5Ohm @ 220mA, 10V |
| Identificación de Vgs (th) (máximo) @: | 1.5V @ 250µA | Temperatura de funcionamiento: | -55°C ~ 150°C (TJ) |
| Alta luz: | BSS138-7-F Canal N Mosfet IC,50V 200mA BSS138-7-F,SOT-23-3 Transistor Circuito integrado |
||
Descripción de producto
BSS138-7-F Transistor IC Chip N-Channel 50V 200mA 300mW Montaje en superficie SOT-23-3
Características de BSS138-7-F
Baja resistencia
Voltaje de umbral de puerta bajo
Baja capacitancia de entrada
Velocidad de conmutación rápida
Baja fuga de entrada/salida
Totalmente libre de plomo y totalmente compatible con RoHS (notas 1 y 2)
Libre de halógenos y antimonio.Dispositivo “Verde” (Nota 3)
Para aplicaciones automotrices que requieren un cambio específico
Atributos del productodeBSS138-7-F
|
Producto
|
BSS138-7-F
|
|
Tipo FET
|
Canal N
|
|
Tecnología
|
MOSFET (óxido de metal)
|
|
Voltaje de drenaje a fuente (Vdss)
|
50 V
|
|
Corriente - Drenaje continuo (Id) @ 25°C
|
200mA (Ta)
|
|
Voltaje de accionamiento (Max Rds On, Min Rds On)
|
10V
|
|
Rds On (Máx.) @ Id, Vgs
|
3,5 ohmios a 220 mA, 10 V
|
|
Vgs(th) (Máx.) @ Id.
|
1,5 V a 250 µA
|
|
Vgs (Máx.)
|
±20V
|
|
Capacitancia de entrada (Ciss) (Máx.) @ Vds
|
50 pF a 10 V
|
|
Función FET
|
-
|
|
Disipación de energía (máx.)
|
300 mW (Ta)
|
|
Temperatura de funcionamiento
|
-55°C ~ 150°C (TJ)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete de dispositivo del proveedor
|
SOT-23-3
|
|
Paquete / Caja
|
TO-236-3, SC-59, SOT-23-3
|
|
Número de producto base
|
BSS138
|
Datos mecánicos de BSS138-7-F
Caso: SOT23
Material de la caja: Plástico moldeado.Clasificación de inflamabilidad UL
Clasificación 94V-0
Sensibilidad a la humedad: Nivel 1 según J-STD-020
Terminales: Acabado de estaño mate recocido sobre aleación 42 Leadframe
(Revestimiento sin plomo).Soldable según MIL-STD-202, Método 208
Conexiones de terminales: ver diagrama
Peso: 0.008 gramos (Aproximado)
| Número de parte | Caso | embalaje |
| BSS138-7-F | SOT23 (estándar) | 3000/Cinta y carrete |
| BSS138-13-F | SOT23 (estándar) | 10000/Cinta y carrete |
