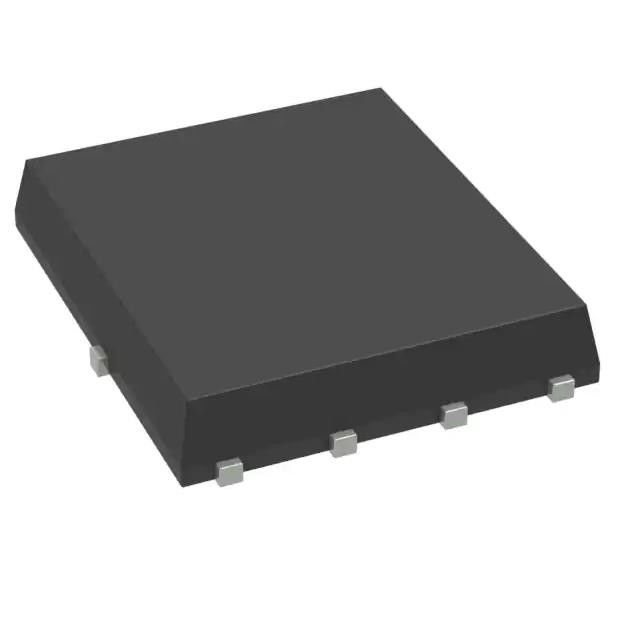

Canal N 40V 25A 49A 2.5W 104W del chip CI del transistor de 8-PQFN FDMS8460
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | FDMS8460 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Drene al voltaje de la fuente (Vdss): | 40 V | Actual - dren continuo (identificación) @ 25°C: | 25A (TA), 49A (Tc) |
|---|---|---|---|
| Voltaje de la impulsión (Max Rds On, Min Rds On): | 4.5V, 10V | Rds en (máximo) @ la identificación, Vgs: | 2.2mOhm @ 25A, 10V |
| Carga de la puerta (Qg) (máximo) @ Vgs: | 110 nC @ 10 V | Vgs (máximo): | ±20V |
| Alta luz: | 8-PQFN FDMS8460,Chip CI del transistor FDMS8460,Canal N 40V 25A del chip CI |
||
Descripción de producto
FDMS8460 canal N 40 V 25A 49A 2.5W 104W 8-PQFN (5x6) del chip CI del transistor
Características de FDMS8460
• RDS máximo (encendido) = 2,2 m en VGS = 10 V, identificación = 25 A
• RDS máximo (encendido) = 3,0 m en VGS = 4,5 V, identificación = 21,7 A
• Combinación avanzada del paquete y del silicio para el rDS bajo (encendido)
• Diseño de paquete robusto MSL1
• El 100% UIL probó
• RoHS obediente
Cualidades de producto de FDMS8460
|
Producto
|
FDMS8460
|
|
Tipo del FET
|
Canal N
|
|
Tecnología
|
MOSFET (óxido de metal)
|
|
Drene al voltaje de la fuente (Vdss)
|
40 V
|
|
Actual - dren continuo (identificación) @ 25°C
|
25A (TA), 49A (Tc)
|
|
Voltaje de la impulsión (Max Rds On, Min Rds On)
|
4.5V, 10V
|
|
Rds en (máximo) @ la identificación, Vgs
|
2.2mOhm @ 25A, 10V
|
|
Identificación de Vgs (th) (máximo) @
|
3V @ 250µA
|
|
Carga de la puerta (Qg) (máximo) @ Vgs
|
110 nC @ 10 V
|
|
Vgs (máximo)
|
±20V
|
|
Capacitancia entrada (CISS) (máximo) @ Vds
|
7205 PF @ 20 V
|
|
Característica del FET
|
-
|
|
Disipación de poder (máxima)
|
2.5W (TA), 104W (Tc)
|
|
Temperatura de funcionamiento
|
-55°C ~ 150°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|

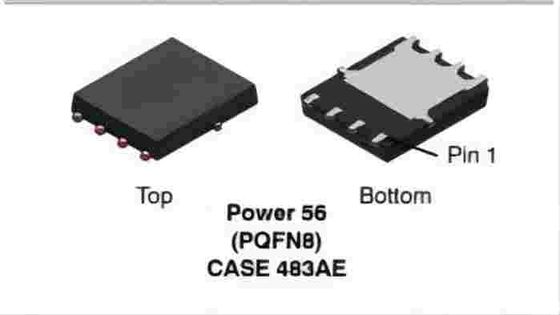

Paquete del dispositivo del proveedor
|
8-PQFN (5x6)
|
|
Paquete/caso
|
8-PowerTDFN
|
|
Número bajo del producto
|
FDMS84
|
Usos de FDMS8460
Conversión de DC−DC
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Descripción general de FDMS8460
Este MOSFET de N−Channel es el usar producido EN el proceso avanzado del POWERTRENCH® del semiconductor que se ha adaptado especialmente para minimizar la resistencia del on−state pero mantener funcionamiento que cambia superior.
