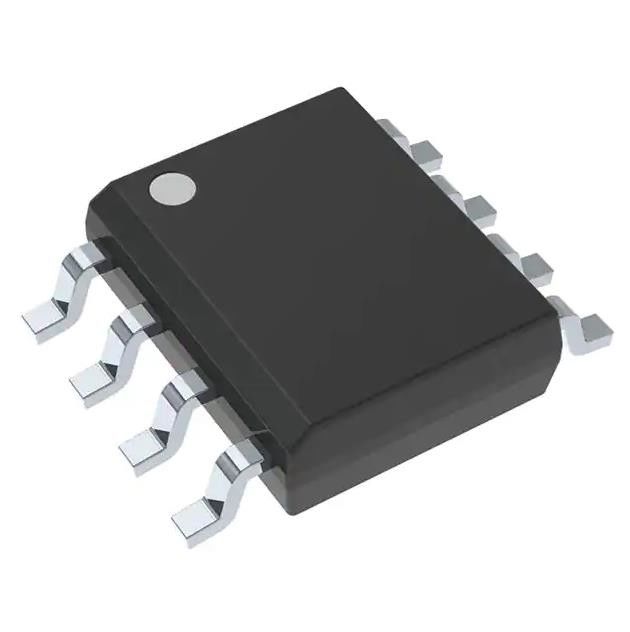

Transmisor-receptor medio LVDS 8-SOIC del microprocesador 1/1 del circuito integrado de SN65MLVD200ADR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | SN65MLVD200ADR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | SN65MLVD200ADR | Protocolo: | LVDS, de múltiples puntos |
|---|---|---|---|
| Histéresis del receptor: | 25 milivoltio | Tarifa de datos: | 100Mbps |
| Voltaje - fuente: | 3V ~ 3.6V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Montaje del tipo: | Soporte superficial | Paquete del dispositivo del proveedor: | 8-SOIC |
Descripción de producto
Transmisor-receptor medio LVDS 8-SOIC del microprocesador 1/1 del circuito integrado de SN65MLVD200ADR
1/1 transmisor-receptor medio LVDS, 8-SOIC de múltiples puntos
Características de SN65MLVD200ADR
30-Ω diferenciado de baja tensión 55-Ω a la línea conductores y receptores para señalar las tarifas (1) hasta 100 Mbps, frecuencias de reloj hasta 50 megaciclos
Los receptores del tipo 1 incorporan 25 milivoltio de la histéresis (SN65MLVD200A, SN65MLVD202A)
El tipo-2 receptores proporciona un umbral de la compensación (100 milivoltio) para detectar las condiciones de circuito abierto y del Ocioso-autobús (SN65MLVD204A, SN65MLVD205A)
Resuelve o excede el M-LVDS TIA/EIA-899 estándar para el intercambio de datos de múltiples puntos
El conductor controlado Output Voltage Transition mide el tiempo para la calidad de señal mejorada
-1V a 3,4 V de la gama del voltaje del Común-modo permite transferencia de datos con 2 V del ruido de tierra
El autobús fija alta impedancia cuando es discapacitado o Vcc $1.5V
dispositivos 200-Mbps disponibles (SN65MLVD201, SN65MLVD203, SN65MLVD206, SN65MLVD207)
La protección del Pin ESD del autobús excede 8 kilovoltios
Paquetes disponibles: - 8-Pin SOIC
SN65MLVD200A, SN65MLVD204A 14-Pin SOIC
SN65MLVD202A, SN65MLVD205A
Alternativas mejoradas a los dispositivos de SN65MLVD200, de SN65MLVD202A, de SN65MLVD204A, y de SN65MLVD205A
Especificaciones de SN65MLVD200ADR
|
Mfr
|
Texas Instruments
|
|
| Paquete | Cinta y carrete | |
|
Serie
|
-
|
|
|
Producto
|
SN65MLVD200ADR
|
|
|
Tipo
|
Transmisor-receptor
|
|
|
Protocolo
|
LVDS, de múltiples puntos
|
|
|
Número de conductores/de receptores
|
1/1
|
|
|
Duplex
|
Mitad
|
|
|
Histéresis del receptor
|
25 milivoltio
|
|
|
Tarifa de datos
|
100Mbps
|
|
|
Voltaje - fuente
|
3V ~ 3.6V
|
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
|
Montaje del tipo
|
Soporte superficial
|
|
|
Paquete/caso
|
8-SOIC (0,154", anchura de 3.90m m)
|
|
|
Paquete del dispositivo del proveedor
|
8-SOIC
|
|
|
Número bajo del producto
|
65MLVD200
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
avck- del wh
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Usos de SN65MLVD200ADR
· De baja potencia, de alta velocidad, Cortocircuito-alcance Altemative
a TIA/EIA-485
· Placa madre o datos de múltiples puntos telegrafiados y reloj
Transmisión
· Estaciones base celulares · Interruptores de sede · Interruptores y routeres de red
