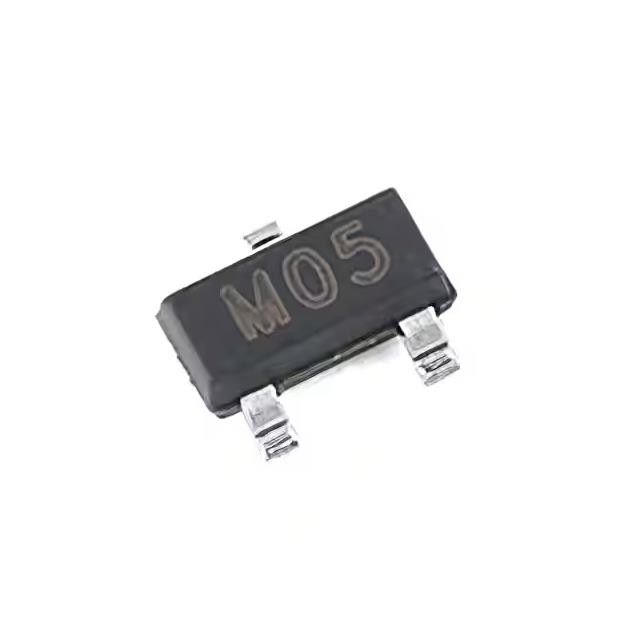

Soporte superficial SOT-23-3 del diodo de la abrazadera 17A (8/20µs) Ipp TV de SM05.TCT IC 9.8V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | SM05.TCT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | SM05.TCT | Canales unidireccionales: | 2 |
|---|---|---|---|
| Voltaje: separación inversa (típico): | 5V (máximo) | Voltaje - Desglose (Min): | 6V |
| Voltaje - fijación (máxima) @ del Ipp con abrazadera: | 9.8V | Potencia - Pulso pico: | 300W |
| Frecuencia de la capacitancia @: | 400pF @ 1MHz | Temperatura de funcionamiento: | -55°C ~ 125°C (TJ) |
Descripción de producto
Soporte superficial SOT-23-3 del diodo de la abrazadera 17A (8/20µs) Ipp TV de SM05.TCT IC 9.8V
Diodo cuádruple unidireccional de la protección de la descarga electrostática de la capacitancia baja (ESD)
órdenes en los pequeños paquetes plásticos Superficie-montados del dispositivo (SMD) diseñados para proteger hasta
cuatro líneas de señales del daño causado por el ESD y otros transeúntes.
Características de SM05.TCT
300 vatios de poder de pulso máximo (t.=8/20us)
Protección transitoria para los datos y las líneas eléctricas a
* IEC 61000-4-2 (ESD) ±15kV (aire), ±8kV (contacto)
* IEC 61000-4-4 (EFT) 40A (5/50ns)
* IEC 61000-4-5 (relámpago) 12A (8/20us)
Protege una línea bidireccional o dos líneas unidireccionales
Voltajes de funcionamiento: 5V, 12V, 15V, 24V y 36V
Voltaje de fijación con abrazadera bajo
Tecnología de estado sólido de la avalancha del silicio
Paquete de JEDEC SOT-23
Grado compuesto de la inflamabilidad que moldea: UL 94V-0
Marca: Código de marcado
Empaquetado: Cinta y carrete
Final de la ventaja: Lata mate
RoHS/WEEE obediente
Especificaciones de SM05.TCT
|
Situación del producto
|
SM05.TCT
|
|
Tipo
|
Zener
|
|
Canales unidireccionales
|
2
|
|
Voltaje - pilar reverso (tipo)
|
5V (máximo)
|
|
Voltaje - avería (minuto)
|
6V
|
|
Voltaje - fijación (máxima) @ del Ipp con abrazadera
|
9.8V
|
|
Actual - pulso máximo (10/1000µs)
|
17A (8/20µs)
|
|
Poder - pulso máximo
|
300W
|
|
Protección de línea eléctrica
|
No
|
|
Usos
|
Fines generales
|
|
Frecuencia de la capacitancia @
|
400pF @ 1MHz
|
|
Temperatura de funcionamiento
|
-55°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Paquete del dispositivo del proveedor
|
SOT-23-3
|
|
Número bajo del producto
|
SM05
|
Clasificaciones ambientales y de la exportación
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | RoHS obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
Usos de SM05.TCT
Microteléfonos y accesorios celulares
Electrónica portátil
Controles industriales
Set-top box
Servidores, cuaderno, y PC de sobremesa
