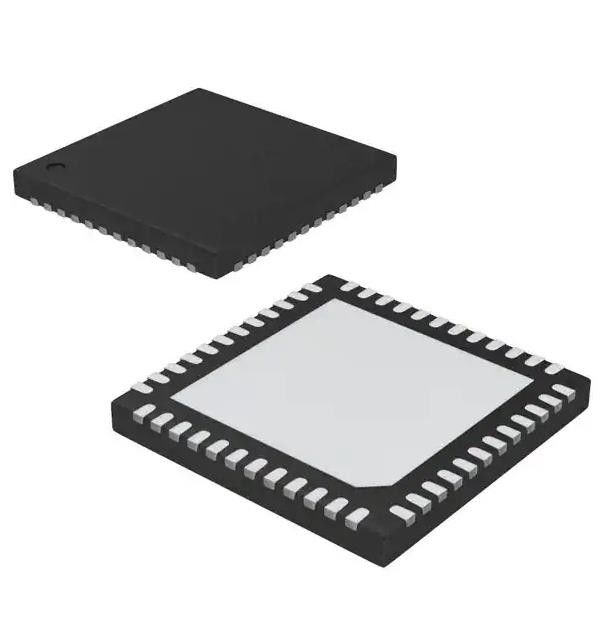

RAA2270634GNP#MA0 conductor IC Non-Inverting 48-QFN (7x7) de la puerta del semipuente
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | RAA2270634GNP#MA0 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | RAA2270634GNP#MA0 | Tipo de canal: | trifásico |
|---|---|---|---|
| Número de conductores: | 3 | Voltaje - fuente: | 4,5 V ~ 60 V |
| Tiempo de la subida/caída (tipo): | 40ns, 40ns | Temperatura de funcionamiento: | -40°C ~ 125°C (TA) |
| Paquete del dispositivo del proveedor: | 48-QFN (7x7) | Actual - salida máxima (fuente, fregadero): | 1A, 2A |
Descripción de producto
RAA2270634GNP#MA0 conductor IC Non-Inverting 48-QFN (7x7) de la puerta del semipuente
CONDUCTOR TRIFÁSICO del MOTOR 60V, 7X
Características de RAA2270634GNP#MA0
▪Gama ancha de VIN: 4.5V a 60V (ABS 65V máximo)
▪Gama de frecuencia que cambia hasta 200kHz
▪impulsión trifásica para el uso de BLDC
• Fuente máxima 1A/2A/fregadero actual con
fuerza programable de la impulsión
• Apoya 8 niveles ajustables de fuerza de la impulsión
con el interfaz de hardware y 16 ajustables
niveles de fuerza de la impulsión a través del interfaz de SPI
▪Tiempo muerto adaptante y ajustable
▪Arquitectura completamente integrada de la fuente de alimentación
• Dos VCC LDOs tener en cuenta el índice de inteligencia bajo del modo de sueño
• recorte regulador del dólar-alza 500mA
genera el voltaje de la impulsión (5V a 15V ajustable)
• 200mA salida ajustable LDO para las fuentes de MCU
▪Configuración flexible
• modo trifásico de HI/LI y modo trifásico de PWM
• Semipuente de la ayuda, configuración del lleno-puente
▪Tres amplificadores actuales del sentido
• Cuatro niveles de ajuste del aumento del sentido
• Apoya DC compensan la calibración durante ciclo inicial
y simultáneamente
• Sentido de la desviación del tierra-lado de las ayudas o
sentido del MOSFET rDS del bajo-lado (ENCENDIDO)
▪Detrás-EMF que detecta para la operación sensorless de BLDC
Especificaciones de RAA2270634GNP#MA0
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Conductores de la puerta
|
|
Mfr
|
Electrónica América inc. de Renesas
|
|
Serie
|
-
|
|
Producto
|
RAA2270634GNP#MA0
|
|
Configuración conducida
|
Semipuente
|
|
Tipo de canal
|
trifásico
|
|
Número de conductores
|
3
|
|
Tipo de la puerta
|
MOSFET del canal N
|
|
Voltaje - fuente
|
4.5V ~ 60V
|
|
Voltaje de la lógica - VIL, VIH
|
-
|
|
Actual - salida máxima (fuente, fregadero)
|
1A, 2A
|
|
Tipo entrado
|
No-inversión
|
|
Tiempo de la subida/caída (tipo)
|
40ns, 40ns
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
48-WFQFN expuso el cojín
|
|
Paquete del dispositivo del proveedor
|
48-QFN (7x7)
|
|
Número bajo del producto
|
RAA2270634
|
Usos de RAA2270634GNP#MA0
▪Herramientas eléctricas, fans, bombas, E-bicis
▪Automatización industrial, robótica, abejones
Clasificaciones ambientales y de la exportación
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
